Nerūdijančio plieno paskirstymo dėžė su lietaus gaubtu ir vabzdžiams atsparia ventiliacija

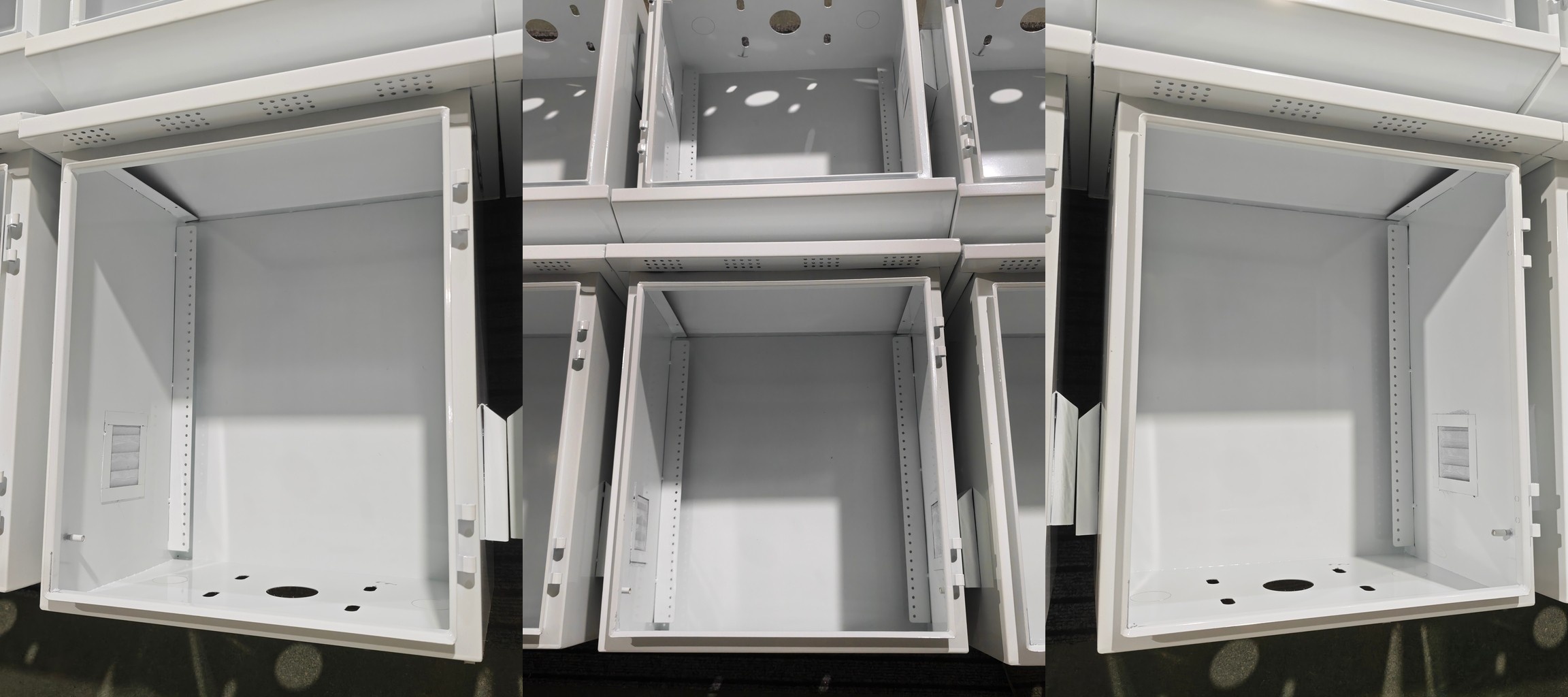

„Ouyue Electric“ išleido naują lauko nerūdijančio plieno paskirstymo dėžutę, skirtą drėgnoms ir didelio kritulių rinkoms, kuriose yra didelis vabzdžių slėgis. Korpuse yra lietaus gaubtas per viršutinį skydelį, ventiliacijos angos kairėje ir dešinėje šoninėse plokštėse su tinkleliu nuo vabzdžių už kiekvienos angos, korpuso viduje yra tvirtinimo kronšteinas pirkėjo tiekiamiems komponentams ir kabelių įvadų angos apatinėje plokštėje.

Atogrąžų ir pakrančių regionuose lauko elektros spintose iškyla trys problemos. Musoninis lietus seka pro durų siūles, vabzdžiai patenka pro šilumos išleidimo angas ir susikuria viduje, o galios komponentai nuolat generuoja šilumą ir nėra jokio kelio.

Visiškai sandari spintelė apsaugo nuo lietaus ir sulaiko šilumą. Spintelė su atviromis ventiliacinėmis angomis išskiria šilumą ir į vidų patenka vabzdžiai bei lietus. Naujoji lauko lietaus nerūdijančio plieno paskirstymo dėžė atskiria tris užduotis: lietaus gaubtas ir apatinės kabelio įvado angos sulaiko vandenį, tinklelis nuo vabzdžių tvarko vabzdžius, o kairioji ir dešinioji ventiliacijos angos sukuria konvekcinį šilumos srautą.

Kodėl drėgnoms rinkoms reikia vėdinamos nerūdijančio plieno paskirstymo dėžutės

Pietryčių Azijoje ir Pietų Azijoje didelė drėgmė išlieka visus metus, musonų sezonas tęsiasi ilgai, o vabzdžių aktyvumas apima daugumą kalendoriaus mėnesių. Telekomunikacijų bazinės stotys, saulės elektrinės ir lauko paskirstymo dėžutės yra neapsaugotose vietose, o perjungiamojo režimo maitinimo šaltiniai, ryšio moduliai ir inverterių apkrovos gamina šilumą.

Nerūdijančio plieno paskirstymo dėžė drėgnose vietose atlieka dvi užduotis: konstrukcinį atsparumą korozijai ir šilumos valdymą spintelės viduje. Drėgmė ir druskos purškimas kelia didelius reikalavimus paprasto šalto valcavimo plieno dangos ilgaamžiškumui, nes vienas dangos pažeidimas leidžia korozijai išplisti į vidų nuo pažeidimo vietos.

304 ir 316 klasės nerūdijantis plienas suteikia atsparumą korozijai medžiagai, o ne dangai, o tai sumažina priklausomybę nuo dangos vientisumo. Lauke montuojami saulės energijos ir energijos kaupimo projektai vis dažniau reikalauja nerūdijančio plieno korpuso korpusui.

Dizaino viduje: ką daro penki komponentai

Lietaus gaubtas tęsiasi pro priekinę ir abi šonines plokštes, nukreipdamas vertikalų kritulį nuo durelių siūlės ir ventiliacijos angų. Kairė ir dešinė ventiliacijos angos sudaro konvekcinį kelią su žemu įsiurbimo ir aukšto lygio išmetimu.

Už kiekvienos ventiliacijos angos yra tinklelis nuo vabzdžių, kurio dydis blokuoja įprastus skraidančius vabzdžius ir leidžia orui praeiti. Vidinis laikiklis apsaugo pirkėjo tiekiamus grandinės pertraukiklius, valdiklius ar ryšio modulius. Apatinės kabelių įvesties angos leidžia kabeliams patekti ir išeiti iš apačios, todėl išvengiama vandens gaudymo kanalo, susidarančio dėl šoninio įėjimo.

Dulkėtų įrenginių atveju Ouyue Electric rekomenduoja įdėti nuimamą dulkių filtrą prie kiekvienos ventiliacijos angos ir nustatyti valymo grafiką. Vėdinimo struktūra teikia pirmenybę šilumos šalinimui ir netinka padėčių, kuriose dažnai plaunamas aukštu slėgiu, o gaminio puslapyje aiškiai nurodoma tinkama ir netinkama aplinka.

Medžiagos pasirinkimas: šaltai valcuotas plienas, 304 ir 316

Medžiaga lemia, kiek laiko tarnaus lauko spinta. Toliau pateiktoje lentelėje palyginamos trys bendros atsparumo korozijai, tinkamos aplinkos ir kainos specifikacijos.

Atrankos testas yra druskos poveikis. Vidaus projektai ir apsaugotos lauko pozicijos gerai veikia su 304 nerūdijančiu plienu, o pakrantės vietose, daug druskos purškimo zonose, chemijos gamyklose ir gėlinimo projektuose reikia 316 nerūdijančio plieno.

Kainų skirtumas tarp dviejų klasių yra didelis, todėl neteisingai pasirinkus nerūdijančio plieno skirstomosios dėžės medžiagą, atsiranda arba perteklinė kaina, arba ankstyva korozija. Svetainės sąlygų įrašymas į užklausą pašalina spėliones.

Kur tinka korpusas

Naujoji lauko lietaus nerūdijančio plieno paskirstymo dėžė pirmiausia sukurta šilumos šalinimui, o apsaugai nuo lietaus ir vabzdžių suteikiamas vienodas svoris. Dizainui tinka keturios programos.

Saulės ir energijos kaupimo kombinatorių paskirstymas užima pirmą vietą tarp keturių. Saulės kolektoriaus dėžės ir energijos kaupimo konversijos įranga montuojama lauke, viduje esantys maitinimo įrenginiai veikia nuolat, o šilumos pašalinimas yra svarbesnis nei visiškas sandarinimas.

Drėgnose rinkose vabzdžiai, patekę į spintelę, gali sujungti gnybtus ir sukelti trumpąjį jungimą, todėl tinklelis nuo vabzdžių yra vertingiausias saulės kolektorių įrenginiuose. „Ouyue Electric“ gali patvirtinti ventiliacijos angų skaičių ir vietą pagal projekto apkrovą.

Apsaugos įvertinimo skaitymas

Ouyue Electric tiekia lauko lietaus nerūdijančio plieno paskirstymo dėžutę su keturiais apsaugos lygiais: IP54, IP55, IP56 ir IP65. Naujoje ventiliuojamoje konstrukcijoje naudojamos kairės ir dešinės ventiliacijos angos su tinkleliais nuo vabzdžių, o standartinis ventiliuojamo modelio pristatymo įvertinimas yra IP54 arba IP55.

Projektai, kuriems reikalingas IP56 arba IP65, užklausos metu gali nurodyti įrengimo aplinką ir aušinimo būdą, o „Ouyue Electric“ techninė komanda patvirtins tinkamą struktūrą.

Pirkėjai gali perskaityti IP kodą pagal IEC 60529: pirmasis skaitmuo apima dulkes, o antrasis skaitmuo – vandenį. Tikrą ventiliuojamos spintelės apsaugą užtikrina lietaus gaubto matmenys, ventiliacijos geometrija, tinklelis nuo vabzdžių ir tarpiklis kartu, todėl struktūra svarbiau nei etiketė.

Projekto priėmimo metu patikrinkite, ar tinklelį nuo vabzdžių galima nuimti valymui, ar durelių tarpas yra lygus, ar tarpinė pilnai suputota.

Pritaikymas ir pristatymas

„Ouyue Electric“ valdo 2 000 kvadratinių metrų gamyklą Liuši, Džedziango mieste, su dviem surinkimo linijomis, daugiau nei 10 metų metalinių gaubtų gamybos patirtimi ir CE sertifikatu. Nauja lauko lietaus nerūdijančio plieno paskirstymo dėžė priima brėžinius.

Koreguojamas ilgis, plotis, aukštis ir lakšto storis, o išpjovų padėtis, šilkografijos žymės, lietaus gaubto matmenys ir ventiliacijos angų skaičius atitinka projekto specifikacijas.

Minimalus užsakymo kiekis yra 10 vienetų, kurie tinka tiek platintojų atsargoms, tiek nedideliems projektams. Korpuso medžiagą galima pasirinkti iš šalto valcavimo plieno, 304 nerūdijančio plieno ir 316 nerūdijančio plieno, o nuimamas dulkių filtras siūlomas kaip papildoma įranga.

Dažnai užduodami klausimai

Ar lietus pateks į naujos nerūdijančio plieno paskirstymo dėžės ventiliacijos angas?

Lietus tiesiogiai nepatenka. Lietaus gaubtas nukreipia vertikalų kritulį nuo spintelės paviršiaus, o ventiliacijos angos yra kairėje ir dešinėje šoninėse plokštėse už tinklelio nuo vabzdžių ir vandens nukreipimo. Svetainėse, kuriose lyja arba pučia stiprus šoninis vėjas, projekto patvirtinimo metu nusiųskite montavimo orientaciją „Ouyue Electric“.

Ar tinklelis nuo vabzdžių sumažina aušinimą?

Oro srauto bauda priklauso nuo tinklelio angos ir atviros vietos. „Ouyue Electric“ parenka tokio dydžio tinklelį, kad užblokuotų įprastus skraidančius vabzdžius ir išlaikytų tinkamą aušinimo oro srautą. Dulkėtuose regionuose už kiekvienos ventiliacijos angos pridėkite nuimamą dulkių filtrą ir valykite nustatytais intervalais.

Kokius komponentus gali turėti vidinis laikiklis?

Laikiklis apsaugo pirkėjo tiekiamus grandinės pertraukiklius, valdiklius, ryšio modulius arba maitinimo šaltinius. „Ouyue Electric“ tiekia tik korpusą ir laikiklį, o vidiniai komponentai lieka paties pirkėjo kompetencija. Tvirtinimo skyles ir DIN bėgių vietas galima rezervuoti brėžiniams.

Koks yra minimalus užsakymo kiekis?

Minimalus užsakymo kiekis – 10 vnt. Ilgis, plotis, aukštis, lakšto storis, medžiaga, išpjovos, lietaus gaubtas ir ventiliacijos skaičiai yra pritaikomi, o dulkių filtras pristatomas kaip papildoma galimybė.

Ar korpusui galima įsigyti 316 nerūdijančio plieno?

Taip. Pakrantės aikštelės, daug druskos purškiamos zonos ir chemijos gamyklos tinka 316 nerūdijančiam plienui, o vidaus aikštelėms ir bendroms lauko pozicijoms puikiai tinka 304 nerūdijantis plienas. Abi klasės suporuojamos su ta pačia ventiliuojama vabzdžiams atsparia konstrukcija.

Kaip patvirtinamas apsaugos laipsnis?

„Ouyue Electric“ siūlo keturis apsaugos laipsnius: IP54, IP55, IP56 ir IP65. Standartiškai ventiliuojamas modelis pristatomas IP54 arba IP55. Užklausos metu nurodykite įrengimo aplinką ir aušinimo poreikį, o techninė komanda rekomenduos įvertinimą.

Ar prie nerūdijančio plieno paskirstymo dėžutės galima montuoti ventiliatorių?

Yes. Ventiliacijos angų skaičius ir išdėstymas atitinka projekto reikalavimus, o aktyvūs vėsinimo projektai gali rezervuoti ventiliatoriaus montavimo vietą ir maitinimo kabelio trasą. Galutinis iškirpimo išdėstymas patvirtinamas brėžinyje.

Kaip paprašyti kainos pasiūlymo

Saulės ir energijos kaupimo rangovai, telekomunikacijų bazinių stočių integratoriai ir vandens valymo bei gėlinimo inžinierių įmonės kviečiami susisiekti su Ouyue Electric dėl naujos lauko lietaus nerūdijančio plieno paskirstymo dėžutės kainų ir pavyzdžių.

Gavus brėžinį ar dydžių sąrašą, techninė komanda patvirtina medžiagą, išpjovas, lietaus gaubtą ir ventiliacijos išdėstymą. Siųskite reikalavimus naudodami užklausos formą arba naršykitenerūdijančio plieno paskirstymo dėžės kategorijos puslapis .
