Baltai purškiamai dažyta nerūdijančio plieno lauko lietaus paskirstymo dėžė masinės gamybos tikros nuotraukos: nuo dėžutės korpuso purškimo, vandeniui atsparios guminės juostelės kietėjimo iki vidinės struktūros išsamios analizės

I. Dėžutės korpusas buvo apipurkštas ir laukia durų skydo surinkimo

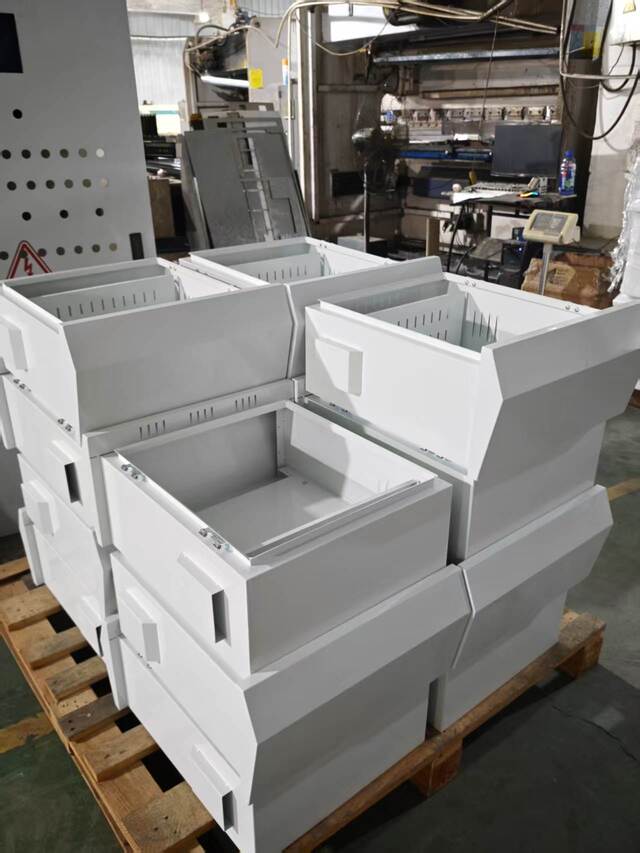

Pirmoje tikroje nuotraukoje dešimtys baltų nerūdijančio plieno dėžučių korpusų, kurie buvo apipurkšti, yra sukrauti sluoksnis po sluoksnio, laukiant, kol durų skydo guminės juostelės sukietės prieš galutinį surinkimą. Kiekvienas dėžutės paviršius padengtas vienoda ir smulkia balta elektrostatinio miltelinio danga. Kampai tvarkingai sulenkti, o suvirinimo siūlės lygios ir pilnos.

Ši dėžučių partija yra pagaminta iš 304 nerūdijančio plieno kaip pagrindinė medžiaga ir padengta baltais lauko elektrostatiniais milteliais. Balta danga atlieka praktines funkcijas lauko sąlygomis – šviesios spalvos paviršius atspindi saulės spindulių šilumos spinduliuotę. Vasarą aukštos temperatūros aplinkoje baltos dėžutės paviršiaus temperatūra gali būti 8-12°C žemesnė nei tamsiai pilkos, o tai padeda sumažinti temperatūros kilimą dėžutės viduje ir pailginti komponentų tarnavimo laiką. Tai taip pat yra priežastis, kodėl lauko paskirstymo dėžės Europos ir Artimųjų Rytų rinkose dažniausiai teikia pirmenybę baltai dangai.

II. Durų skydui sumontuota vandeniui atspari guminė juostelė. Po sukietėjimo jį galima surinkti

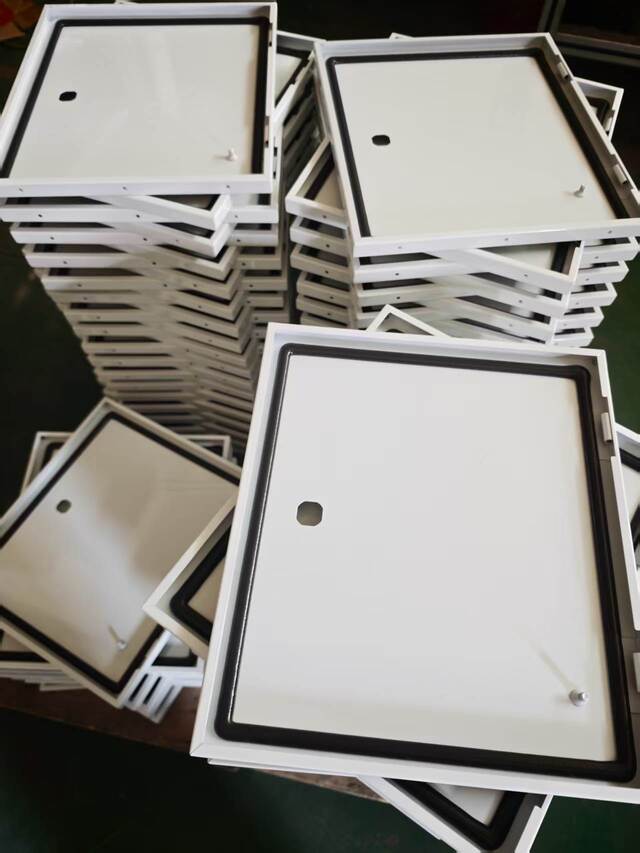

Antroje nuotraukoje užfiksuotos durų plokštės, kurios yra suderintos su šia dėžių partija. Durų skydelis užbaigtas baltu purškimu, o kraštuose įterptos ištisinės juodos vandeniui atsparios guminės juostelės. Šiuo metu jis yra guminės juostelės kietėjimo stadijoje ir stovi vietoje. Guminė juostelė pagaminta iš EPDM (etileno propileno dieno monomero gumos) uždarų porų putplasčio medžiagos. Jis įterpiamas į sandarinimo griovelį vidinėje dėžutės durelių pusėje per tam skirtą klijavimo įtaisą, o visas apskritimas užsandarinamas be jokių pertraukų.

Priežastis, dėl kurios sandariklio juostelė gali stovėti ir sukietėti po montavimo, yra ta, kad įterpus EPDM juostelės galinėje pusėje esantiems klijams reikia pakankamai laiko, kad jie visiškai suliptų su nerūdijančio plieno grioveliu, kad būtų išvengta vėlesnio atsisluoksniavimo ar deformacijos. Be to, juostoje suspaudžiant ir įkišant atsiranda vidinis įtempis; leidžiant jai pailsėti leidžia medžiagai atgauti natūralų elastingumą, išvengiant paviršiaus nelygumo, atsirandančio dėl įtempių išsiskyrimo po surinkimo.

Kiekvienai durų skydo sandarinimo juostelių partijai sukietėjus, kokybės inspektoriai atsitiktine tvarka tikrina sandarinimo paviršiaus lygumą ir juostelės atšokimo konsistenciją.

Prieš išsiunčiant, visos dėžės yra išbandomos lietaus arba IP65 sandarumo mėginiai, siekiant patikrinti, ar sandarumas atitinka standartus. Ouyue Electric pasirinktos EPDM uždarų porų putplasčio sandarinimo juostelės pasižymi ilgalaike darbo temperatūrų diapazonu nuo -40°C iki 120°C, išlaiko stabilias atšokimo ir sandarinimo savybes net ir po daugelio metų buvimo lauke saulės ir lietaus.

III. Nerūdijančio plieno paskirstymo dėžutės vidinių konstrukcinių komponentų išmontavimas

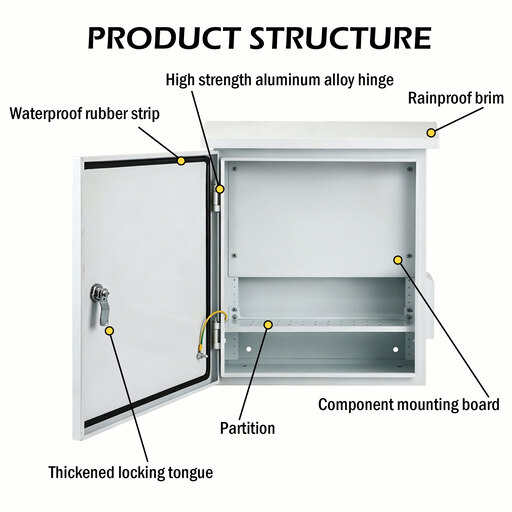

Trečioje nuotraukoje parodyta visiškai surinkto vidinė konstrukcijaNerūdijančio plieno lauko lietaus paskirstymo dėžutė. Penki pagrindiniai komponentai yra aiškiai matomi ir išardomi po vieną taip:

1. Besisukantis liežuvio užraktas

Durų skydelyje yra nerūdijančio plieno liežuvėlio užraktas. Kai uždaryta, liežuvio užraktas tvirtai suima užrakto plokštę vidinėje dėžutės durelių rėmo pusėje, kad užtikrintų, jog durų skydelis būtų sandariai uždarytas ir sandarinimo juostelė nuspausta žemyn. Užrakto šerdis yra pagaminta iš 304 nerūdijančio plieno, kuris yra atsparus rūdijimui ir neleidžia užstrigti. Pagal kliento reikalavimus galima pasirinkti universalias raktines spynas, nuo vagystės trikampes spynas arba presuojamo tipo spyruoklinio atidarymo spynas, kurios visos palaiko partijos pritaikymą.

2. Neperšlampama guminė juostelė

Iš vidinės perspektyvos aiškiai matyti, kad juoda EPDM vandeniui atspari guminė juostelė yra visiškai paskirstyta palei vidinį durų skydo ratą be jokių siūlių ar lūžių. Kai durų skydas uždarytas, guminė juostelė tolygiai įspaudžiama tarp durų plokštės ir dėžės durų staktos, suformuojant ištisinį elastingą sandarinimo paviršių, kuris neleidžia lietaus vandeniui, dulkėms ir drėgmei prasiskverbti pro durų tarpą.

3. Lietui atsparus kraštelis

Dėžutės viršuje yra į priekį besitęsianti pasvirusi kraštų konstrukcija. Šios lenkimo konstrukcijos funkcija yra nukreipti lietaus vandenį, tekantį žemyn palei sieną arba virš dėžės, į vietą, esančią toli nuo durų tarpo, neleidžiant vandeniui kauptis palei viršutinį durelių skydo kraštą ir prasiskverbti į sandarinimo paviršių. Skrybėlės kraštelis ir pagrindinis dėžutės korpusas yra pagaminti iš tos pačios plokštės lenkiant CNC ir suformuoti iš vieno gabalo. Nereikia suvirinti ir nėra suvirinimo nuotėkio pavojaus.

4.Komponentinė tvirtinimo lenta

Dėžutės viduje yra nuimamos kilnojamos tvirtinimo plokštės tvirtinimuigrandinės pertraukikliai, kontaktoriai, gnybtų blokai ir kiti komponentai. Montavimo plokštė pagaminta iš cinkuoto plieno plokštės arba nerūdijančio plieno plokštės ir varžtais tvirtinama prie dėžutės gale esančių įmontuotų smeigių. Nuimamas dizainas reiškia, kad klientai gali užbaigti išankstinį komponentų surinkimą ir prijungimą prie dėžutės, o tada sumontuoti visą plokštę į dėžę, taip pagerindami montavimo vietoje efektyvumą.

5. Pertvara

Dėžės viduje pagal kliento reikalavimus galima įrengti metalines pertvaras, padalinant erdvę dėžės viduje į nepriklausomas elektrines pertvaras. Pertvaros funkcijos apima: skirtingų įtampos lygių grandinių fizinį izoliavimą, pagrindinės grandinės atskyrimą nuo valdymo grandinės arba nepriklausomos ekranavimo erdvės konkretiems komponentams suteikimą. Pertvara tvirtinama prie pertvaros laikiklio dėžutės viduje varžtais, o jos padėtis lanksčiai reguliuojama pagal užsakovo brėžinius.

IV. Su tikromis gamybos linijomis kviečiame patikrinti kokybę

Nesvarbu, ar jums reikia standartinės lauko lietaus paskirstymo dėžutės, ar nestandartinio dėžutės korpuso, specialiai pritaikyto pagal projekto brėžinius, „Ouyue Electric“ gali pristatyti nerūdijančio plieno paskirstymo dėžutę, kuri gali atlaikyti išbandymą naudojant lauke, atsižvelgiant į gamybos galimybes ir kokybės kontrolės standartus, taikomus šaltinio gamyklai.

Patvirtinus gaminio brėžinius, gatavo produkto gamyba užtrunka tik 7 dienas.Sveiki atvykę į savo techninius reikalavimus arba dėžutės specifikacijas. Mes kuo greičiau pateiksime sprendimų pasiūlymus ir pavyzdinį tvarkaraštį.
