Kaip pasaulinei infrastruktūrai įkaistant, kaip gali neatsilikti elektros paskirstymo standartai statybvietėms? „Ouyue Electric“ pristatė aukštos apsaugos nerūdijančio plieno lauko kairę ir dešinę dvigubų durų dėžę

I. Kodėl paskirstymo dėžutė statybvietėse turi būti oranžinė?

Statybvietėse ryški oranžinė spalva niekada nėra skirta tik gražiai išvaizdai – tai saugumo signalas. Įvairių šalių statybos aikštelių saugos standartai paprastai reikalauja, kad laikinoji elektros paskirstymo įranga naudotų labai atpažįstamas įspėjamąsias spalvas, leidžiančias operatoriams ir mechaniniams vairuotojams iš pirmo žvilgsnio nustatyti energijos šaltinio vietą sudėtingose ​​​​aplinkose, o neprofesionalus įspėti likti nuošalyje.

TaiNerūdijančio plieno lauko kairės ir dešinės dviejų durų dėžutė su kairiosiomis ir dešiniosiomis durimisspecialiai sukurtas statybvietėms, yra padengtas oranžiniais lauko pramoniniais dažais ir turi tris praktines funkcijas: Pirma, turi aukštą pripažinimą ir atitinka spalvų standartus dėl saugos įspėjimų statybvietėse; Antra, lauko poliesterio miltelinė danga yra atspari ultravioletinių spindulių senėjimui ir neblunka ir nepudruoja po ilgalaikio saulės spindulių poveikio. Trečia, pagrindinė medžiaga pagaminta iš 304 nerūdijančio plieno.

Net jei danga netyčia subraižyta statybvietės iškilimų metu, pati pagrindinė medžiaga nerūdys. Tai privalumas, prie kurio negali prilygti tradicinės geležies milteliniu būdu dengtos dėžutės.

II. Horizontali dvigubų durų konstrukcija: skirta dažnam laidų prijungimui ir priežiūrai statybvietėse

Skirtingai nuo tradicinių vertikalių paskirstymo dėžių, ši nerūdijančio plieno lauko kairės ir dešinės dviejų durų dėžutė su kairiosiomis ir dešiniosiomis durimis turi kvadratinę horizontalią dėžės struktūrą. Viršuje įrengtas lietui atsparus nuožulnus viršus, kuris gali veiksmingai neleisti lietaus vandeniui kauptis viršuje ir prasiskverbti į dėžės vidų. Nuožulnus viršus ir pagrindinis dėžutės korpusas yra pagaminti iš tos pačios nerūdijančio plieno plokštės, kuri suformuota CNC lenkimo būdu viename gabale be jokių suvirinimo siūlių, todėl konstrukciniu požiūriu pašalinama nutekėjimo rizika viršuje.

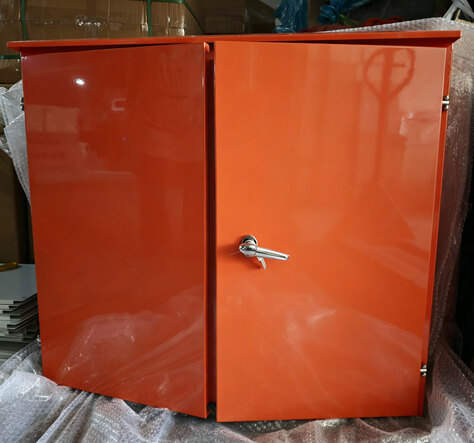

Korpusas turi dvigubų durų dizainą su kairiosiomis ir dešiniosiomis durimis, kurias galima atidaryti atskirai. Tai leidžia elektrikams atidaryti tik eksploatacinės pusės dureles, kai prijungiate laidus arba atlieka techninę priežiūrą, o priešinga pusė yra uždaryta, kad būtų kuo mažiau dulkių ir drėgmės. Dviejų durų konfigūracija taip pat suteikia daugiau darbo erdvės, todėl ji ypač tinka statybos projektams, kuriems reikia dažnai koreguoti grandinės konfigūracijas.

Pagrindinės durys dešinėje yra su chromuota rankenos spyna, kuri užtikrina patikimą užrakinimą, apsaugo nuo neteisėtos prieigos ar netinkamų sujungimų. Išilgai durelių krašto įtaisyta ištisinė vandeniui atspari sandarinimo juostelė, pagaminta iš EPDM uždarų porų putplasčio medžiagos, kuri ilgą laiką išlaiko stabilų elastingumą esant temperatūrai nuo -40°C iki 120°C, užtikrinant patikimą veikimą net ir atšiauriose statybos aplinkose, veikiamose saulės, lietaus ir ekstremalių temperatūrų svyravimų, taip užtikrinant bendrą IP65 apsaugos laipsnį. Durų vyriai naudojami nerūdijančio plieno vyriai, leidžiantys sklandžiai atidaryti ir užsidaryti, tuo pačiu atsparūs rūdijimui. Korpuso apačioje iš anksto sumontuotos kelios apvalios kabelio įvado/išėjimo angos, kurių kiekviena turi guminius tarpiklius, apsaugančius kabelio izoliaciją nuo metalinių kraštų įpjovimų, taip pat užtikrina veiksmingą atsparumą dulkėms ir vandeniui.

III. Vidinės konfigūracijos detalės: antrinio paskirstymo elektros dėžutė, atitinkanti saugos standartus

Kai atidaromos dvigubos durys, visiškai rodoma elektros konfigūracija s nerūdijančio plieno lauko kairėje ir dešinėje dvigubų durų dėžutės viduje. Visi komponentų parinktys ir laidų sujungimo būdai atitinka laikino elektros naudojimo statybos aikštelėse saugos taisykles.

Pagrindinė grandinė: 400A pagrindinis jungiklis, matomi lūžio taškai užtikrina maitinimo išjungimo saugumą

Kairiajame įeinančios linijos gale kaip pagrindinis jungiklis sumontuotas skaidraus korpuso plastikiniu korpusu automatinis jungiklis, kurio vardinė srovė yra 400 A ir dvigubos apsaugos nuo perkrovos ir trumpojo jungimo funkcijos. Skaidrus korpuso dizainas leidžia tiesiogiai matyti vidinių kontaktų atidarymo ir uždarymo būseną, todėl pasiekiamas „matomas lūžio taškas“ – prieš atlikdami techninę priežiūrą elektrikai gali vizualiai patvirtinti, kad pagrindinė grandinė buvo visiškai atjungta, nepasikliaudami indikatoriaus lemputėmis.

Geltona, žalia ir raudona trifaziai laidai, mėlynas nulinis laidas ir geltonai žalias dviejų spalvų įžeminimo laidas yra prijungti po pagrindiniu jungikliu. Visi išsiskiria nacionalinėmis standartinėmis spalvomis, o laidai tvarkingi ir standartizuoti. Kabeliai yra išdėstyti ir nutiesti per kabelių lovelius, kad būtų išvengta kryžminimo ir netvarkos, taip sumažinant trumpojo jungimo riziką dėl linijos trinties.

Šakos apsauga: grandinės pertraukiklis viršuje, liekamosios srovės įtaisas (RCD) apačioje – kiekviena mašina su savo jungikliu ir RCD.

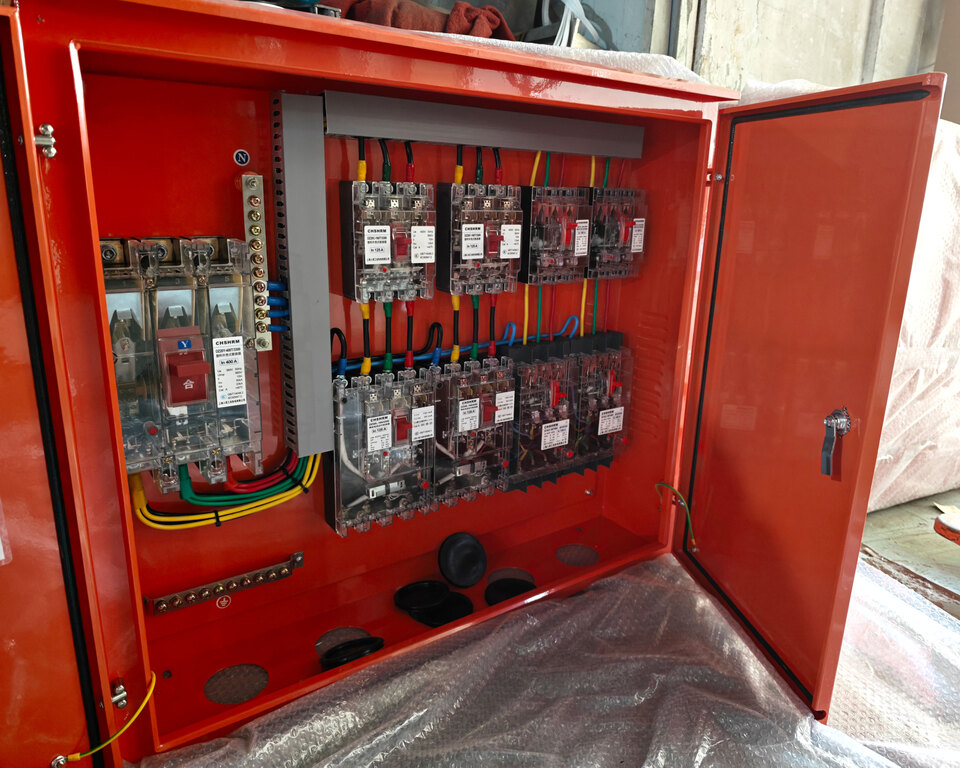

Į dešinę nuo pagrindinio jungiklio grandinė suskirstyta į dvi eilutes: viršutinę eilutę sudaro grandinės pertraukikliai, o apatinėje - grandinės pertraukikliai su įmontuota liekamosios srovės apsauga (RCD), pasiekiantys standartinę konfigūraciją „viena mašina, vienas jungiklis, vienas RCD“. Kiekvienas statybinis įrenginys yra atskirai prijungtas prie tam skirto grandinės pertraukiklio ir RCD. Jei kokiame nors įrenginyje atsiranda nuotėkio srovė arba perkrova, suveikia tik ta konkreti grandinė, todėl kiti įrenginiai nebus paveikti.

Šakinio jungiklio įtampa paprastai yra 125 A, todėl jį galima pritaikyti įvairių galios lygių statybinei įrangai – nuo ​​mažų elektrinių įrankių iki didelės galios suvirintojų ir bokštinio krano maitinimo šaltinio, todėl galima lanksčiai konfigūruoti. Visi atšakų grandinės pertraukikliai turi skaidrius korpusus, leidžiančius vizualiai apžiūrėti kiekvienos grandinės kontaktų būseną per skaidrų skydelį, neatjungiant maitinimo ar neatidarant korpuso atliekant įprastus patikrinimus.

Įžeminimo sistema: Nepriklausoma neutrali juosta ir įžeminimo juosta, TN-S trifazė penkių laidų sistema

Dėžutėje yra nepriklausomi nulinio laido strypai (N strypai) ir įžeminimo strypai (PE strypai), kurie atitinkamai naudojami centralizuotai nulinio laido ir apsauginio įžeminimo laido instaliacijai. Ši konstrukcija užtikrina patikimą įžeminimo apsaugą ir atitinka TN-S trijų fazių penkių laidų energijos suvartojimo standartą – visoje sistemoje apsauginis nulinis laidas (PE) ir darbinis nulinis laidas (N) yra griežtai atskirti, o įrangos korpusas visada yra saugiai įžemintas.

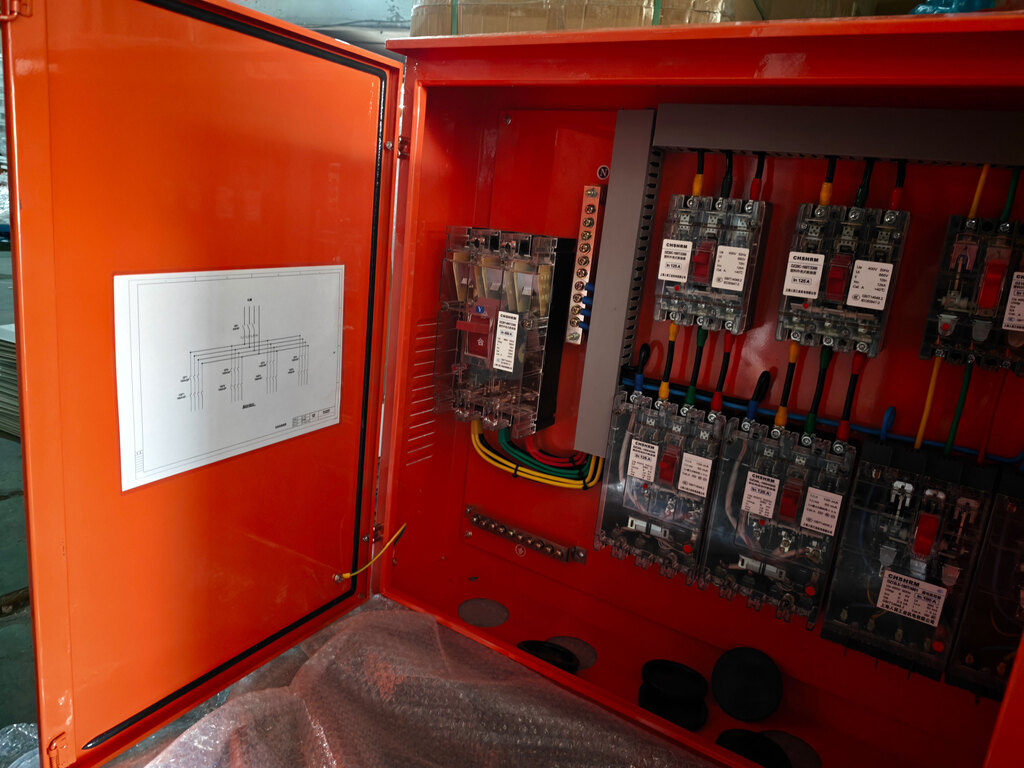

Dėžutės durelių vidinėje pusėje išklijuota aiški elektros sistemos schema, žyminti grandinės kryptį ir jungiklių konfigūraciją, kuri elektrikams patogiai greitai nustato gedimus, o taip pat leidžia skirtingoms komandoms greitai perprasti sistemos struktūrą dirbant pakaitomis.

Šilumos išsklaidymo konstrukcija: Šilumos išsklaidymo angos šoninėse plokštėse sumažina darbinės temperatūros kilimą

Dėžutės šoninės plokštės suprojektuotos su keliais šilumos išsklaidymo angų rinkiniais, formuojančiais natūralius oro konvekcinius kanalus. Tai gali metabolizuoti vidinę šilumą nuolat veikiant įrangai ir sumažinti komponentų darbinę temperatūrą. Šilumos išsklaidymo angų viduje įrengti vabzdžiams atsparūs tinkleliai, kad vabzdžiai nepatektų į vidų ir nesukeltų trumpųjų jungimų, taip pat išvengtų didelio statybinių dulkių patekimo.

IV. Įsibėgėjus pasaulinei infrastruktūros statybai, spartėja ir statybvietės skirstomųjų dėžių rinkos plėtra

Šios nerūdijančio plieno lauko kairės ir dešinės dviejų durų dėžės pristatymas sutampa su nauju paspartintos pasaulinės infrastruktūros plėtros etapu. Politika ir investicijos keliose didžiosiose ekonomikose skatina tvarų elektros paskirstymo įrangos paklausos augimą statybvietėse:

Jungtinės Valstijos:Pagal 2021 m. pasirašytą investicijų į infrastruktūrą ir darbo įstatymą JAV planuoja per aštuonerius metus investuoti 1,2 trilijono dolerių į tokias sritis kaip keliai, tiltai, viešasis transportas, geležinkeliai, oro uostai, uostai, elektros tinklai ir plačiajuostis ryšys. Ši didelio masto infrastruktūros iniciatyva reiškia didelį laikinos elektros energijos poreikį statybvietėse, todėl prieš pradedant bet kokį projektą būtina įrengti reikalavimus atitinkančias paskirstymo dėžes.

Artimieji Rytai:Tobulėja tokie super projektai kaip Saudo Arabijos ateities miestas NEOM, Raudonosios jūros turizmo plėtra ir Dubajaus miesto plėtra. Statybvietės visame regione dažniausiai susiduria su dideliais aplinkosaugos iššūkiais, įskaitant aukštą temperatūrą, smėlio audras ir intensyvią ultravioletinę spinduliuotę, kuri kelia aukštesnius reikalavimus elektros gaubtų apsaugai, atsparumui oro sąlygoms ir saugiems užrakinimo mechanizmams.

Pietryčių Azija:Tokios šalys kaip Vietnamas, Indonezija ir Filipinai spartina savo industrializacijos ir urbanizacijos procesus, daugybe infrastruktūros projektų, įskaitant pramonės parkus, uostus ir greitkelius. Šių rinkų statybų aikštelėse elektros paskirstymo įranga atnaujinama nuo žemų standartų iki tarptautinių, o tai žymiai padidina aukštos apsaugos, reikalavimus atitinkančių skirstomųjų dėžių paklausą.

Europa:ES infrastruktūros iniciatyva „Global Gateway“ ir sujungimo su ES nepriklausančiomis šalimis projektai ir toliau vystosi, o lūkesčiai dėl Ukrainos rekonstrukcijos dar labiau padidina laikinosios elektros paskirstymo įrangos paklausą Europos statybų rinkoje. CE sertifikatas ir IP65 apsaugos laipsnis yra pagrindiniai reikalavimai norint patekti į Europos statybos projektus. „Ouyue Electric“ nerūdijančio plieno lauko kairioji ir dešinioji dvigubų durų dėžė jau gavo CE sertifikatą ir išlaikė IP65 testą, todėl jai suteikiama pirmenybė.

Pramonės tyrimų institucijų duomenimis, tikimasi, kad pasaulinės išlaidos elektros įrangai statybų sektoriuje vidutiniškai per metus augs maždaug 5–6 %, o rinkos dydis iki 2028 m. viršys 80 mlrd.

V. Įeikite į pasaulinę statybvietės elektros paskirstymo rinką su reikalavimus atitinkančiais produktais

Nesvarbu, ar esate Kinijos inžinierių rangovas, dalyvaujantis užjūrio infrastruktūros projektuose, ar platintojas, tiekiantis elektros paskirstymo įrangą vietinėms rinkoms, „Ouyue Electric“ gali pateikti jums nerūdijančio plieno lauko kairę ir dešinę dvigubų durų dėžę, atitinkančią tarptautinius saugos standartus, išnaudodama mūsų gamyklos gamybos pajėgumus ir atitikties sertifikatus.

Patvirtinus gaminio brėžinius, gatavas produktas gali būti pristatytas vos per 7 dienas.Prašome atsiųsti mums savo projekto elektros reikalavimus arba korpuso specifikacijas, ir mes suteiksime jums visą paketo paslaugą, įskaitant elektros konfigūracijos sprendimus, sertifikavimo dokumentus ir greitą prototipų kūrimo planavimą.
