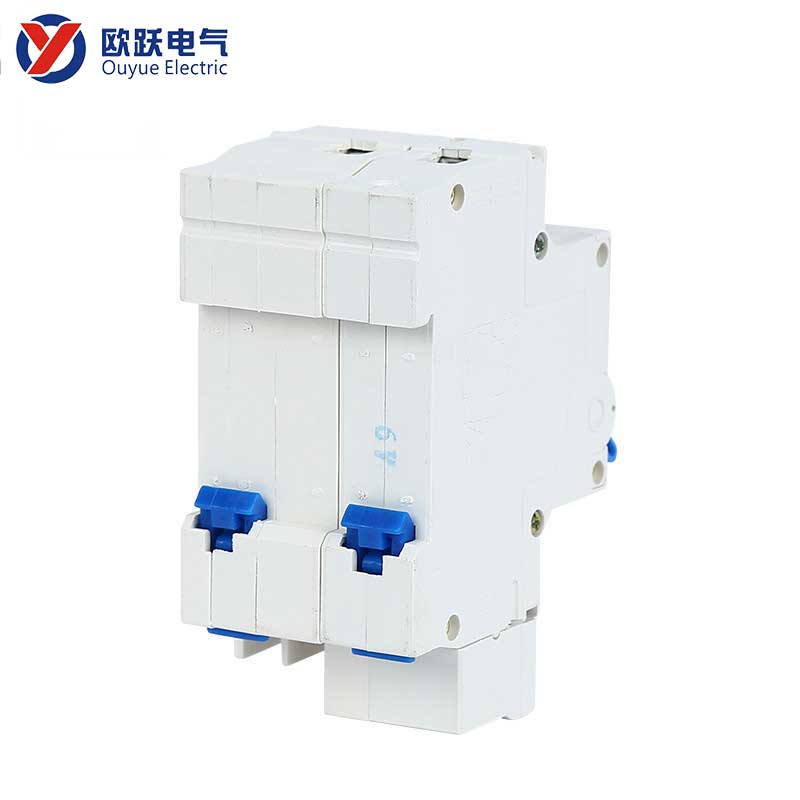

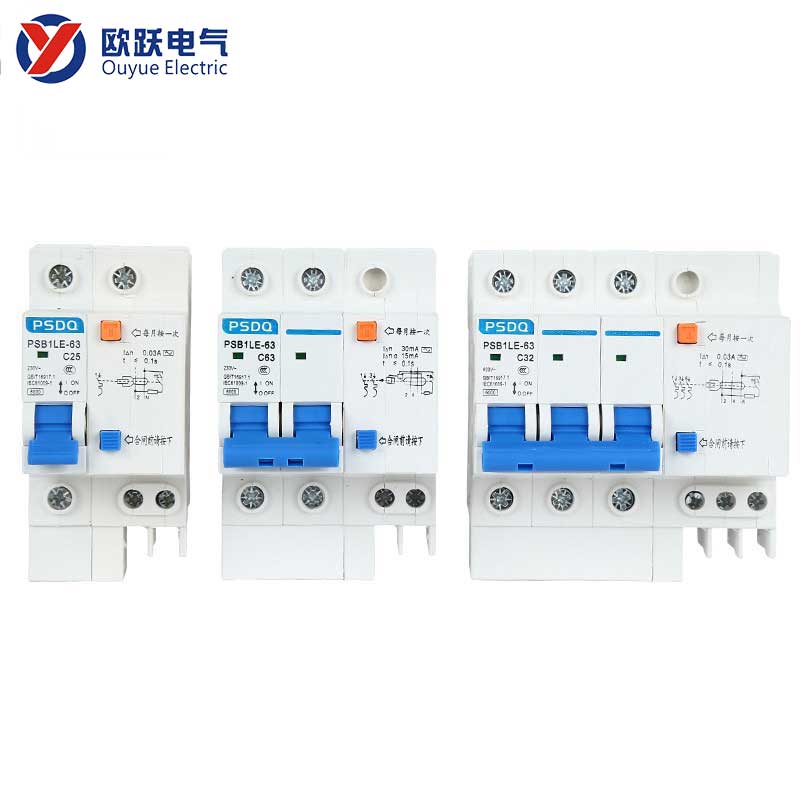

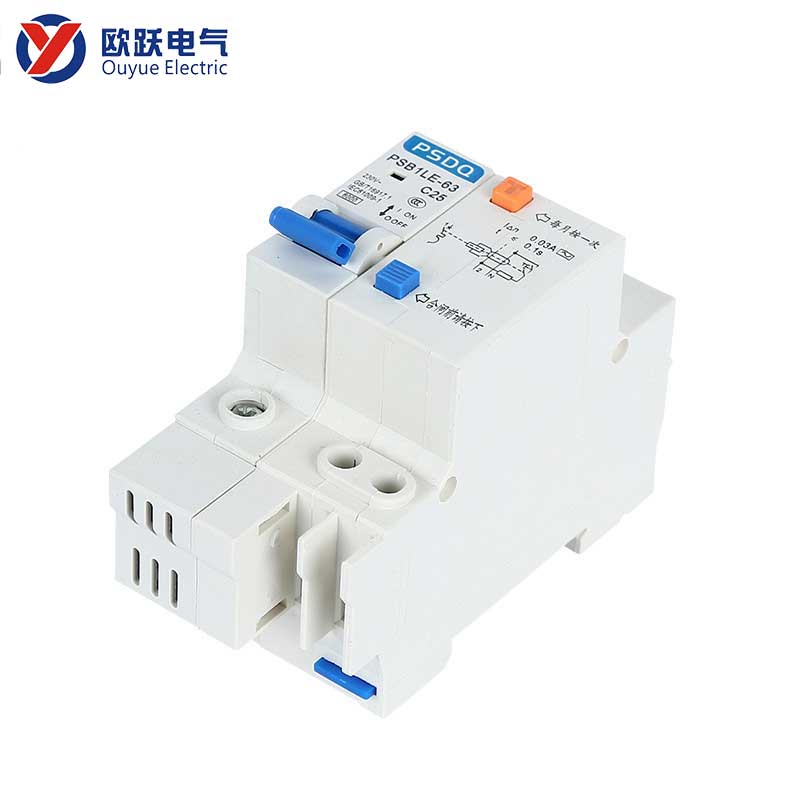

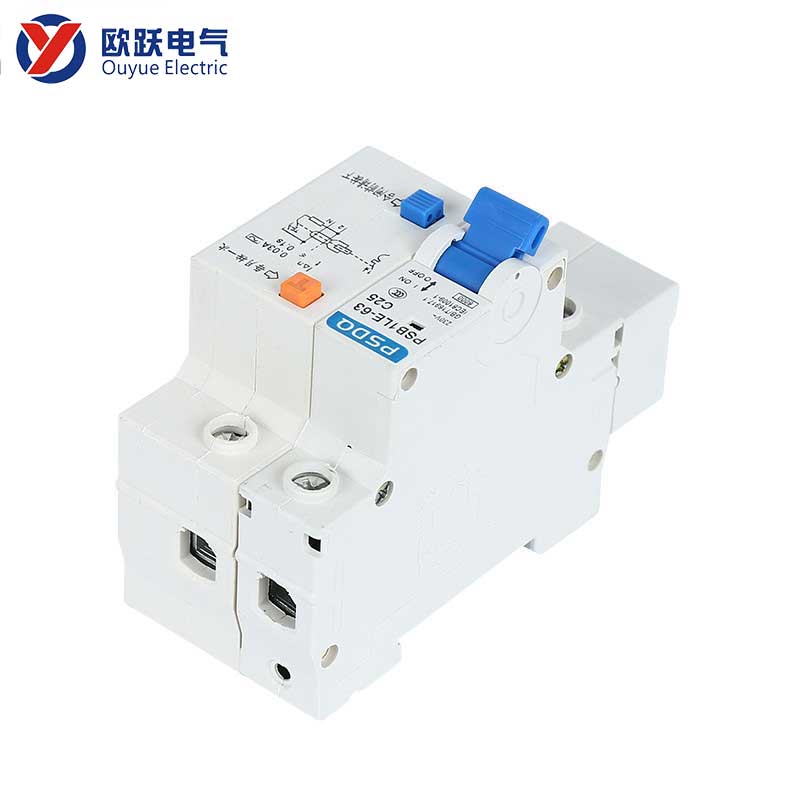

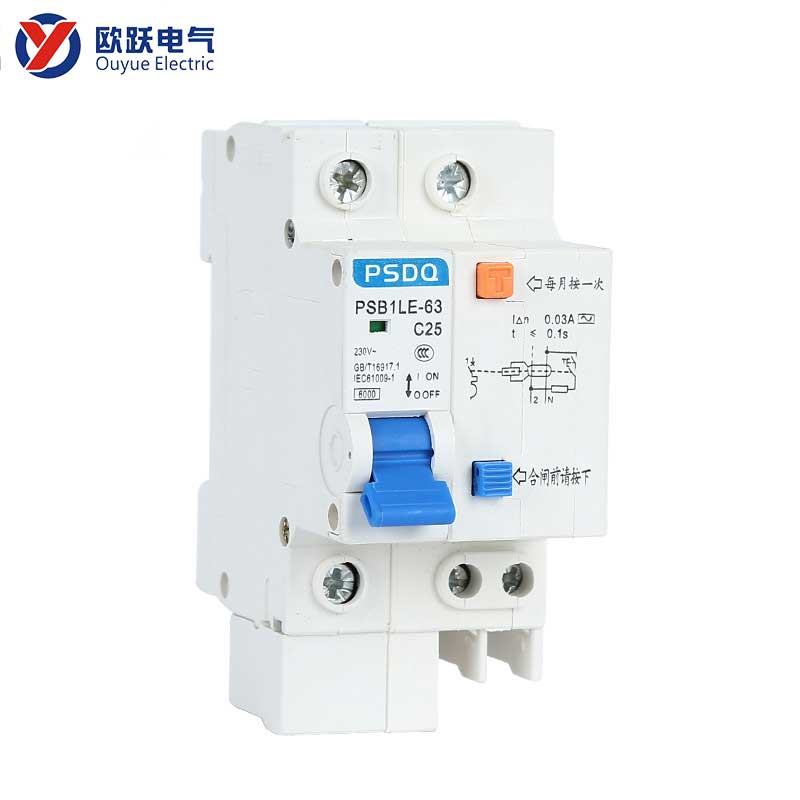

Mažo nuotėkio grandinės pertraukiklis 63A 1P+N

Produkto pristatymas

• Atsižvelgiant į didėjančią didelės galios vienfazės elektros paklausą šiuolaikinėse gyvenamosiose, komercinėse ir kitose aplinkose, tradicinėse grandinės apsaugos schemose dažnai reikia užimti du erdvės modulius (1P grandinės pertraukiklis + nuotėkio priedas arba 2P nuotėkio grandinės pertraukiklis), o tai gali lengvai sukelti paskirstymo dėžutės išdėstymo sunkumų.
• Mažas nuotėkio grandinės pertraukiklis 63A 1P+N naujoviškai integruoja apsaugos nuo perkrovos, trumpojo jungimo ir didelio jautrumo apsaugos nuo nuotėkio funkcijas tik vieno standartinio modulio plotyje (18 mm) ir vienu metu gali nutraukti fazės liniją (L) ir nulinę liniją (N). Jis gali užtikrinti visišką vienfazių aukštos srovės grandinių saugą.

Gaminio specifikacija

Parametras elementas	Specifikacijos aprašymas
Gaminio modelis	Mažo nuotėkio grandinės pertraukiklis 63A 1P+N
Polinis skaičius	1P+N
Nominali srovė	63A
Nominali nuotėkio darbinė srovė	30mA
Nominali įtampa	230V AC 50/60Hz
Išjungimo funkcija	C tipas
Montavimo būdas	Standartinis 35 mm DIN bėgelio tvirtinimas
Sertifikatas	CE

Klausimai ir atsakymai

K:Kuo skiriasi 1P+N ir 2P nuotėkio grandinės pertraukikliai?

A:Tai visiškai lygiavertė grandinės šerdyje esančioms perkrovos, trumpojo jungimo ir apsaugos nuo nuotėkio funkcijoms. Pagrindinis skirtumas yra fizinėje struktūroje: 1P+N yra vieno režimo kompaktiškas dizainas, o 2P – dviejų režimų plotis. Abi gali vienu metu atjungti L liniją ir N liniją.

K:Kaip šiame modelyje apsaugota neutrali linija (N)?

A:Šio tipo mažo nuotėkio grandinės pertraukiklio 63A 1P+N N polius, įjungiamas ir išjungiamas tik sinchroniškai su faze, užtikrinant izoliavimo funkciją. Tačiau dažniausiai jis neturi nepriklausomo apsaugos nuo perkrovos magnetinio išjungimo (t. y. N polių perkrova nesukelia vien tik išjungimo). Jo funkcija yra užtikrinti visišką apsaugą nuo nuotėkio ir saugią dvipolio izoliaciją.
