Masinės gamybos tikros Ouyue Electric lauko lietaus paskirstymo dėžutės nuotraukos: viso proceso ekranas nuo lakštinio metalo korpuso iki pilno mašinos surinkimo

I. Lakštinio metalo korpusas: šaltai valcuoto plieno plokštė su plastikine danga, užtikrinanti šilumos išsklaidymą ir apsaugą nuo lietaus

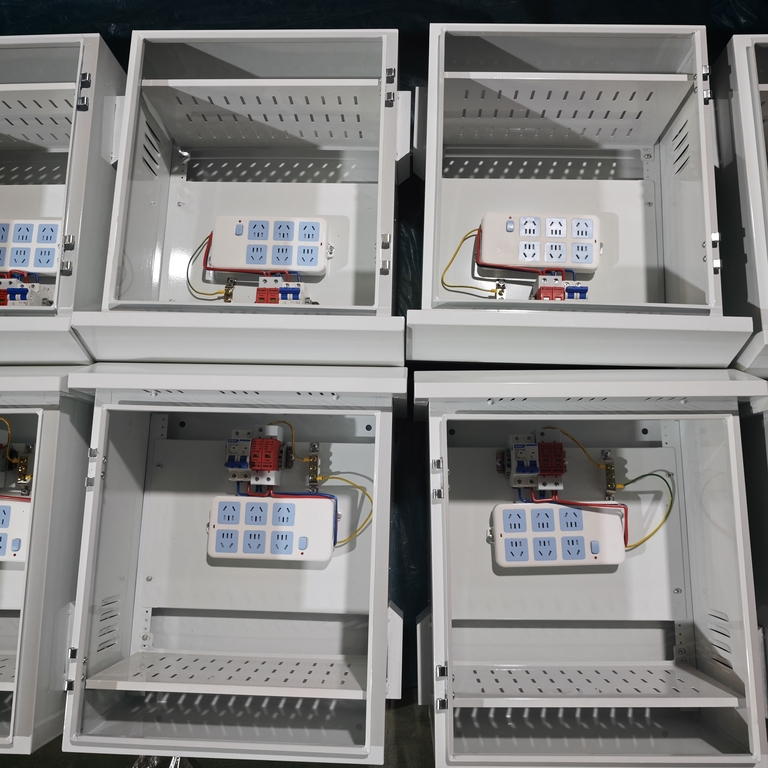

Pirmoje tikroje nuotraukoje cecho surinkimo zonoje viena šalia kitos išdėliotos dešimtys baltų dėžių. Dėžutės durelės dar neįmontuotos, o pačių kriauklių meistriškumo detalės gerai matomos. Dėžutės korpusas pagamintas iš šaltai valcuoto plieno plokštės, naudojant lazerinį pjovimą ir CNC lenkimą viename gabale. Paviršius apdorojamas fosfatavimu rūdžių pašalinimui ir elektrostatiniu milteliniu dažymu. Balta matinė danga yra vienoda ir smulki, nerūdijanti, atspari korozijai ir įbrėžimams, tinkama ilgalaikiam naudojimui lauke.

Dėžutės korpusas suprojektuotas su šilumą išsklaidančiomis žaliuzėmis trijose pagrindinėse padėtyse: tiek šone, tiek viršuje yra žaliuzių atidarymo zonos. Žaliuzės turi pasvirusią žemyn štampuojančią struktūrą, kuri ne tik užtikrina netrukdomą oro konvekcinį kanalą, bet ir neleidžia lietaus vandeniui tiesiogiai tekėti pro angas. Šiluma, kurią eksploatacijos metu gamina dėžutės viduje esanti įranga, perduodama natūraliu konvekciniu būdu, kai oras patenka iš apačios ir išleidžiamas iš viršaus ir šonų, kontroliuojant vidinės temperatūros kilimą ir pailginant komponentų tarnavimo laiką.

Dėžutės durelės yra sujungtos su dėžės korpusu per nerūdijančio plieno vyrį, kuris sklandžiai atsidaro ir užsidaro ir nėra linkęs rūdyti. Durų korpuso kraštas rezervuotas su montavimo grioveliu vandeniui nepralaidžioms sandarinimo guminėms juostoms, kurios, kartu su EPDM uždarų porų putplasčio sandarinimo juostomis, užtikrina apsaugą nuo lietaus ir dulkių prie durų tarpo. Durų spyna turi lauke pritaikytą sukamąjį liežuvėlio užraktą, kurį galima valdyti užrakinant, kad pašaliniai asmenys netyčia neveiktų. Dėžutės nugarėlėje yra pakabinimo skylės, kurios palaiko montavimą ant sienos.

Struktūriniai bruožai	Įgyvendinimo būdas	Funkcija
Pagrindas ir danga	Šaltai valcuota plieno plokštė + fosfatavimas + elektrostatinis miltelinis dažymas	Antikorozinis ir antikorozinis
Šilumos išsklaidymo žaliuzės	Šoninės ir viršutinės žemyn nukreiptos žaliuzės suformuotos štampuojant	Konvekcinis šilumos išsklaidymas, atsparus lietui atgalinis srautas
Durų korpuso sandariklis	EPDM vandeniui atspari sandarinimo guminė juostelė + nerūdijančio plieno vyriai + besisukantis liežuvio užraktas	Atsparus lietui ir dulkėms, užrakinamas valdymui
Montavimo būdas	Nugarėlėje rezervuota tvirtinimo anga	Atviras montavimas ant sienos

II. Išsamus paskirstymo dėžutės vidinės konfigūracijos paaiškinimas

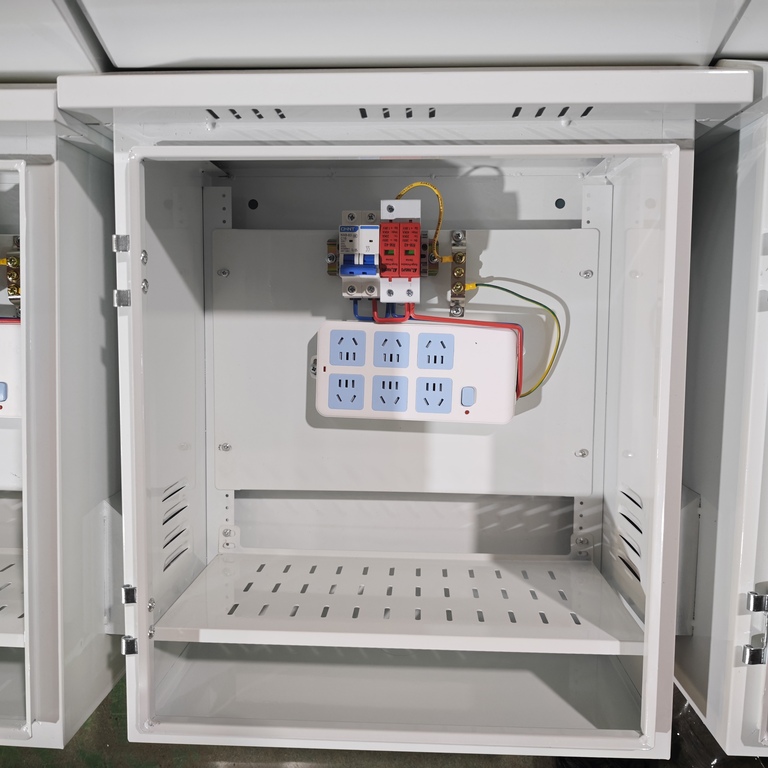

Antroje tikroje nuotraukoje matomos vidinės lauko lietaus paskirstymo dėžutės detalės, baigusios elektros surinkimą. Dėžutės viduje esantys komponentai yra tvarkingai išdėstyti elektros grandinėje nuo viršaus iki apačios. Galinėje plokštėje yra daug montavimo angų, todėl kiekvieną komponentą galima tiesiogiai pritvirtinti varžtais, todėl išmontuoti, surinkti ir prijungti laidus yra patogu ir efektyvu.

III. Lauko lietaus paskirstymo dėžučių panaudojimo scenarijai

Thelauko lietaus paskirstymo dėžėintegruoja energijos paskirstymą, apsaugą nuo žaibo ir įrangos maitinimo šaltinį ir yra plačiai naudojamas šiais atvejais:

Lauko saugumo stebėjimas:Suteikite integruotą maitinimą ir apsaugą stebėjimo stulpuose esančioms kameroms, papildomoms lemputėms ir tinklo įrangai.

Išmanusis transportas:Maitinimas sankryžų šviesoforų valdymo spintoms ir elektroninės policijos įrangos dėžėms.

Ryšio bazinės stotys:Mikro bazinių stočių ir kartotinių stočių lauko įrangos maitinimo ir žaibo apsauga;

Išmanioji statybų aikštelė:Centralizuota maitinimo dėžė įrangai, tokiai kaip statybvietės įėjimo ir išėjimo turniketai, dulkių stebėjimas ir vaizdo stebėjimas.

IV. Visas lauko lietaus paskirstymo dėžės gamybos procesas, nuo skardos iki elektros surinkimo

Dviejose tikrose nuotraukose užfiksuoti du pagrindiniai lauko lietaus paskirstymo dėžių gamybos proceso mazgai – masinė lakštinio metalo korpusų gamyba ir visos mašinos elektrinis surinkimas. Visas procesas baigiamas nuosavoje Ouyue Electric gamykloje – nuo ​​lakštinių medžiagų pjovimo, lenkimo ir suvirinimo iki miltelinio dažymo ir dažymo, o vėliau iki komponentų montavimo ir gamyklos bandymų. Pristatymo laikas yra kontroliuojamas, o kokybė yra atsekama.

Patvirtinus gaminio brėžinius, gatavo produkto gamyba užtrunka tik 7 dienas. Nesvarbu, ar jums reikia standartinės konfigūracijos, ar individualaus elektros sprendimo, pagrįsto projekto reikalavimais, kviečiame atsiųsti savo techninius reikalavimus. Mes kuo greičiau pateiksime sprendimų pasiūlymus ir pavyzdinį tvarkaraštį.
