„Ouyue Electric“ pristatė dviejų sluoksnių atskirtą metalinį skirstomosios dėžės korpusą: su atskiromis stiprios ir silpnos srovės zonomis bei iš anksto sumontuotomis smeigėmis sutrumpina komplektų surinkimo laiką.

I. Tikras masinės gamybos fotografavimas: standartizuotos spintelės yra išrikiuotos ir nuleidžiamos nuo gamybos linijos, todėl intuityviai pristatomos partijos pristatymo galimybės

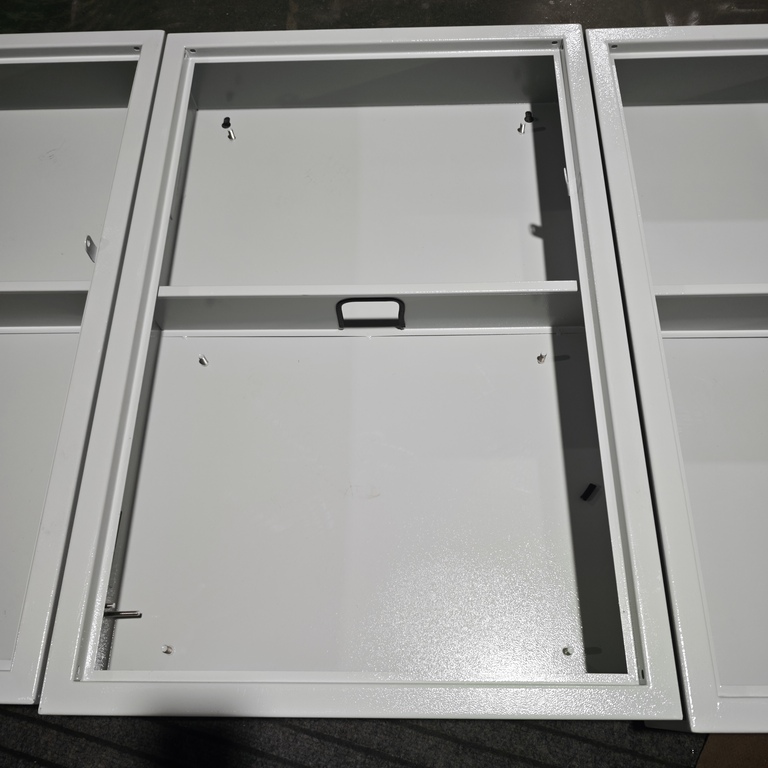

Pirmoje tikroje nuotraukoje užfiksuota dvisluoksnių atskirtų metalinių skirstomųjų dėžių kevalų eilė, išdėstyta vienas šalia kito cecho surinkimo zonoje. Spintelės korpusas dar nesumontavęs durų skydo, tačiau visiškai atidengtos pačios dėžės korpuso skardos proceso detalės - staktos kraštai ir kampai taisyklingi, lenkimo briaunos linijos tvarkingos, suvirinimo siūlės lygios, be įbrėžimų.

Pagrindinis spintos korpusas pagamintas iš aukštos kokybės šalto valcavimo plieno plokštės, kuri suformuota pjovimo lazeriu ir CNC lenkimo būdu viename gabale. Dėžutės rėmas yra pastorintas ir sustiprintas, pasižymintis stipriomis apkrovos ir atsparumo smūgiams galimybėmis. Paviršius buvo fosfatuotas, kad būtų pašalintos rūdys ir apdorotas aukštos temperatūros elektrostatiniu epoksidiniu milteliniu dažymu. Danga matinė dramblio kaulo baltumo, vienodo ir lygaus dažų paviršiaus.

 Jis pasižymi apsauga nuo rūdžių, atsparumu korozijai, atsparumu įbrėžimams ir nėra linkęs pageltėti, todėl tinkamas ilgalaikiam naudojimui sausose patalpose. Balta milteliniu būdu dažyta išvaizda yra paprasta ir moderni, puikiai derinama su gamyklų, pastatų paskirstymo patalpų, laboratorijų ir kt. vidaus apdailos aplinka.

Proceso nuoroda	Apdorojimo būdas	Funkcija
Pagrindo medžiaga	Aukštos kokybės šalto valcavimo plieno plokštė, suformuota CNC lenkimo būdu iš vieno gabalo	Didelis stiprumas, nelinkęs deformuotis, o rėmas yra pastorintas ir sustiprintas
Suvirinimas	Tikslus taškinis suvirinimas, kai suvirinimo siūlė yra lygi	Sandarinimo pagrindas yra geras, be įbrėžimų ar aštrių kraštų
Pirminis apdorojimas	Fosfatavimas rūdžių šalinimui	Pagerinkite miltelinių dangų sukibimą ir sukurkite rūdims atsparų pagrindo sluoksnį
Dengimas	Aukštos temperatūros elektrostatinė epoksidinė miltelinė danga, matinė dramblio kaulo balta	Nerūdijantis, antikorozinis, atsparus įbrėžimams ir nelinkęs gelsti

II. Išsamus vidinės struktūros paaiškinimas: Integruota pertvara + iš anksto sumontuotos smeigės, supaprastinančios komplekto surinkimą iš lakštinio metalo lygio

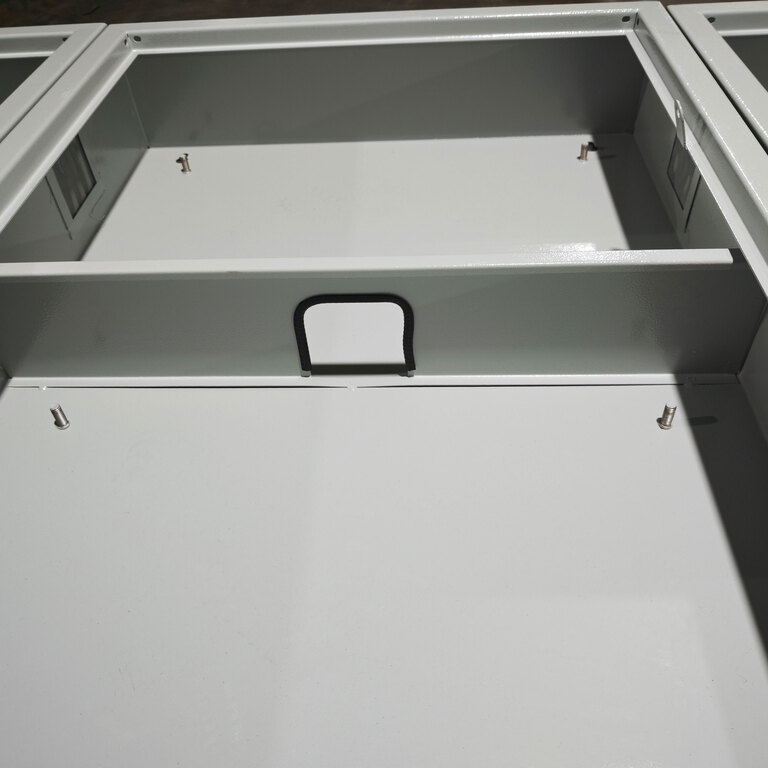

Antroji tikroji nuotrauka atveria vidinę spintelės struktūrą, aiškiai parodanti pagrindinį šio gaminio dizainą – dvisluoksnę pertvarą ir iš anksto sumontuotą smeigių sistemą.

Integruota metalinė pertvara: atskirta stipri ir silpna elektra, o laidai tvarkingi

Dėžutės viduje horizontaliai sumontuota integruota metalinė pertvarų plokštė, padalijanti vidinę ertmę į du nepriklausomus montavimo skyrius viršuje ir apačioje. Pertvara yra suvirinta ir pritvirtinta prie dėžutės rėmo, pasižyminti dideliu tvirtumu, atsparumu lenkimui ir galimybe palaikyti sunkesnius elektrinius komponentus. Pagrindinė šios struktūros vertė yra stiprios ir silpnos elektros atskyrimas arba komponentų hierarchinis išdėstymas:

Viršutinis skyrius:Jis gali būti naudojamas montuoti valdymo ir signalų komponentus, tokius kaip prietaisai, indikatoriaus lemputės, PLC moduliai, gnybtų blokai ir kt.

Apatinis skyrius:Jis naudojamas pagrindinių grandinės galios komponentų, tokių kaip grandinės pertraukikliai, kontaktoriai, šiluminės relės ir varinės šynos, išdėstymui.

Viršutinis ir apatinis skyriai yra fiziškai izoliuoti, kad pagrindinėje grandinėje didelės srovės generuojami elektromagnetiniai trukdžiai nepaveiktų valdymo grandinės signalo tikslumo. Tuo pačiu metu žymiai sumažėja linijų kryžminiai trukdžiai, o priežiūros metu skiriamosios linijos yra aiškios.

Laido praėjimas: Viršutinis ir apatinis skyriai yra tarpusavyje sujungti ir nenaudojama jokia šoninė apvija

Pertvaros viduryje atidaromas ilgas juostos formos vielos praėjimas. Laidus tarp viršutinio ir apatinio skyriaus galima tiesiogiai sujungti per šį praėjimą, nereikia apeiti dėžutės šono. Dėl šio detalaus dizaino laidų kelias yra trumpiausias ir taisyklingiausias. Kabelių loveliai gali būti tiesiogiai sulygiuoti su kabelių sankryžomis, kad būtų galima tiesti, tuo pačiu padidinant surinkimo efektyvumą ir estetinį patrauklumą.

Iš anksto sumontuotos nerūdijančio plieno tvirtos smeigės keturiuose kampuose: nereikia gręžti ir sriegti vietoje

Nerūdijančio plieno fiksuotos varžtų smeigės yra iš anksto suvirintos prie keturių viršutinės ir apatinės spintelės dalių kampų – tai pagrindinė dizaino ypatybė, kuri žymiai sumažina bendrą surinkimo laiką. Įprastose spintelėse, montuojant elektrinius komponentus, reikia atlikti matavimus, padėties nustatymą, gręžimą ir sriegimą vietoje – procesai, kurie ne tik užima daug laiko, bet ir kelia pavojų, kad skylės bus neteisingai išlygiuotos, todėl įrengimas bus nesaugus. Su iš anksto sumontuotomis smeigėmis šis procesas perkeliamas į lakštinio metalo gamybos etapą. Gavę spintelę, surinkėjai gali tiesiogiai pritvirtinti instrumentus, grandinės pertraukiklių bėgelius, tvirtinimo galines plokštes, gnybtų blokus ir kitus komponentus naudodami iš anksto išgręžtų smeigių varžtus, todėl nereikia apdirbti vietoje.

Pavyzdžiui, paskirstymo dėžė su 10 grandinių, iš anksto sumontuota varžto konstrukcija gali sutaupyti maždaug 30–40 minučių surinkimo laiko. Didelės apimties inžinerinių užsakymų atveju sutaupoma daug darbo ir laiko sąnaudų.

III. Durų korpusas ir montavimas: pilnas komplektas, tinkantis įvairiems naudojimo scenarijams

Kairioji dėžutės pusė skirta durų vyriams montuoti, prie jos derinamos tokios pat specifikacijos baltos dėžės durelės. Paveiksle matosi, kad tos pačios partijos durų plokštės dedamos į šoną, laukiama surinkimo. Durų korpusas gali būti komplektuojamas su spynomis ir stebėjimo langais pagal kliento reikalavimus. Po uždarymo jis gali užtikrinti apsaugą nuo dulkių ir neleisti neprofesionalams padaryti klaidų.

Montavimo būdas yra atviras ant sienos montuojamas tipas. Dėžutės nugarėlėje yra pakabinimo angos, kurias galima pritvirtinti tiesiai prie sienos be papildomų laikiklių. Scenarijais, kuriems reikalingas montavimas ant žemės, pasirinktinai taip pat galima įrengti pagrindinį laikiklį.

IV. Tipiški taikymo scenarijai

Standartizuota dviejų sluoksnių atskirtos metalinės paskirstymo dėžės korpuso lakštinio metalo konstrukcija ir lanksti iš anksto sumontuota smeigių sistema leidžia naudoti įvairius elektros energijos paskirstymo ir valdymo scenarijus patalpose.

Pastatų elektros paskirstymas: Grindų paskirstymo dėžės, apšvietimo valdymo dėžės, pagrindiniai jungikliai ir šakų jungikliai yra atitinkamai išdėstyti viršutiniame ir apatiniame skyriuose.

Pramoninis valdymas:PLC valdymo spinta, elektros valdymo dėžutė įrangai derinti. Valdikliai ir gnybtai sumontuoti viršutiniame skyriuje, o pavaros komponentai yra išdėstyti apatiniame skyriuje.

Laboratorijos ir švarios dirbtuvės:Baltos spalvos milteliniu būdu dengta išvaizda dera su vidaus aplinka, atitinka dulkėms atsparius ir estetinius švaraus scenarijaus reikalavimus.

Partijos inžinerinis pirkimas:Standartizuota struktūra palaiko didelio masto gamybą ir greitą pristatymą, tinka centralizuotam didelio masto statybos projektų derinimui.

V. Nuo lakštinio metalo iki pilnų komplektų: supaprastinkite surinkimo procesą naudodami standartizuotus apvalkalus

„Ouyue Electric“ yra įsipareigojusi klientams teikti efektyvesnius ir standartizuotus elektros gaubtų sprendimuslakštinio metalo gamybos lygis. Dviejų skyrių metaliniuose korpusuose yra integruotos pertvaros, iš anksto sumontuotos tvirtinimo smeigės ir standartizuotas rėmas, todėl skydų statytojai ir inžinierių rangovai siūlo korpuso gaminius, kuriuose konstrukcijos tvirtumas derinamas su paprastu surinkimu.

Patvirtinus gaminio brėžinius, gatavo gaminio užbaigimas užtrunka tik 7 dienas.Nesvarbu, ar jums reikia standartinių specifikacijų, ar pasirinktinio dizaino pagal jūsų brėžinius,Prašome atsiųsti mums savo techninius reikalavimus,ir mes nedelsdami pateiksime sprendimų pasiūlymus ir pavyzdinį gamybos tvarkaraštį.
