Pradėta gaminti naujoji „Ouyue Electric“ energijos paskirstymo spinta XL-21, o pirmoji partija skirta Pietų Korėjai.

I. Padalinta viršutinė ir apatinė konstrukcija

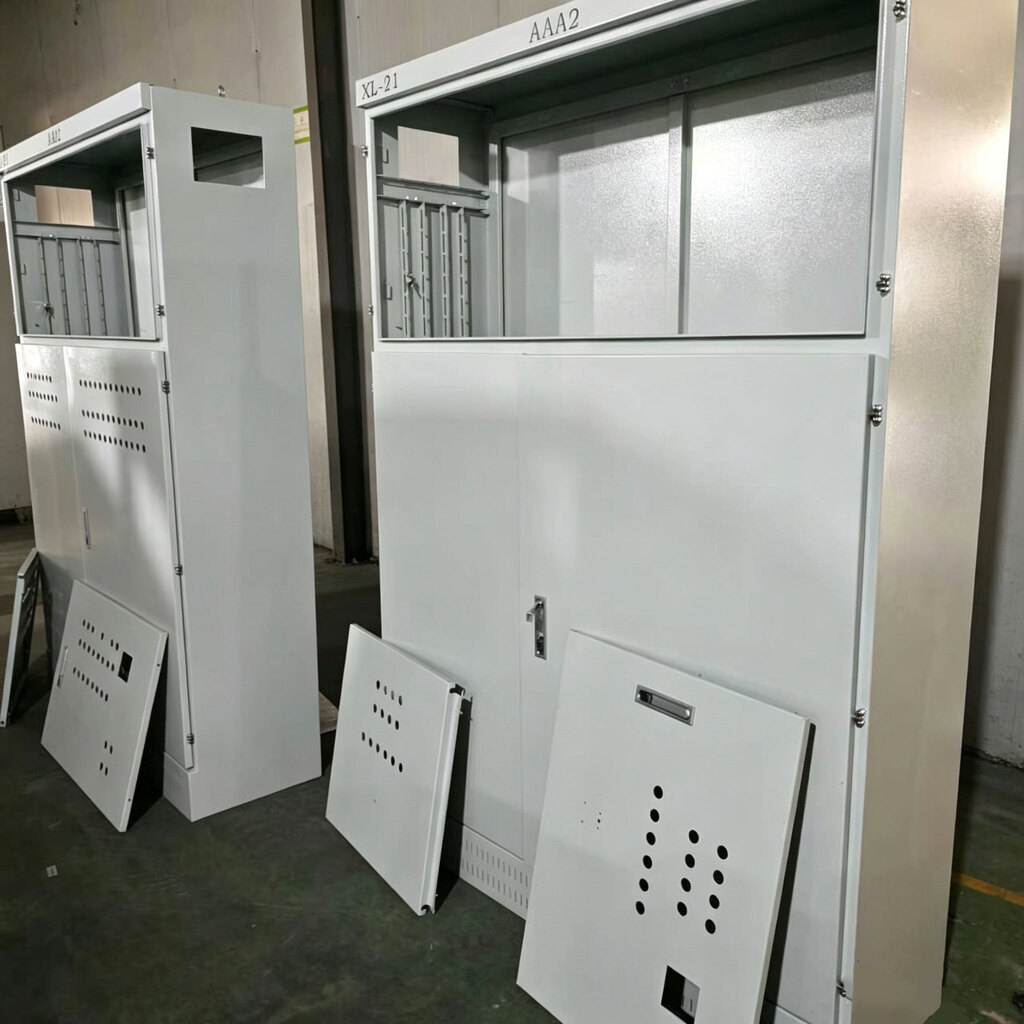

Pirmoje tikroje nuotraukoje parodyta bendra XL-21 maitinimo paskirstymo spintos išvaizda. Spintelė yra padalinta į viršutinę ir apatinę struktūrą, aiškiai padalijant funkcines sritis į dvi nepriklausomas erdves, viršutinę ir apatinę.

Viršutinė dalis: Prietaiso stebėjimo lango sritis

Korpuso viršuje yra skirta skaidraus lango montavimo vieta ampermetrams, voltmetrams, indikatoriaus lemputėms, perjungimo jungikliams ir kitiems matavimo bei ekrano komponentams išdėstyti. Eksploatavimo ir priežiūros personalui nereikia atidaryti spintos durelių. Jie gali per langą nuskaityti elektrinius parametrus ir nustatyti veikimo būseną realiu laiku, o tai labai pagerina kasdienės apžiūros ir gedimų aptikimo efektyvumą. Spintelės viršus yra skirtas identifikavimo pozicijoms, kurios gali būti priklijuotos su grandinių numeriais, įrangos vardinėmis lentelėmis arba saugos įspėjamomis etiketėmis pagal kliento reikalavimus.

Apatinė dalis: Pagrindinio jungiklio valdymo skyrius

Pagrindinio jungiklio valdymo skyrius, esantis spintelės apačioje, turi nepriklausomą durų užraktą. Spintelės durelių paviršiuje yra daug šilumos išsklaidymo apvalių angų, kurios sudaro priekinius ir galinius konvekcinius oro kanalus su tos pačios specifikacijos galine šilumos išsklaidymo plokšte spintelės gale. Užtikrinant vėdinimą ir šilumos išsklaidymą, apvalių angų skersmuo reguliuojamas balanso taške tarp dulkių prevencijos ir šilumos išsklaidymo, taip sumažinant dulkių patekimą. Sandėlio durys turi tam skirtą mechaninį užraktą, kad pašaliniai darbuotojai jų netinkamai eksploatuotų ir atitiktų pramonės objektų elektros saugos valdymo reikalavimus.

II. Vidinė reguliuojama montavimo sistema: vienas spintelių komplektas suderinamas su keliomis energijos paskirstymo schemomis

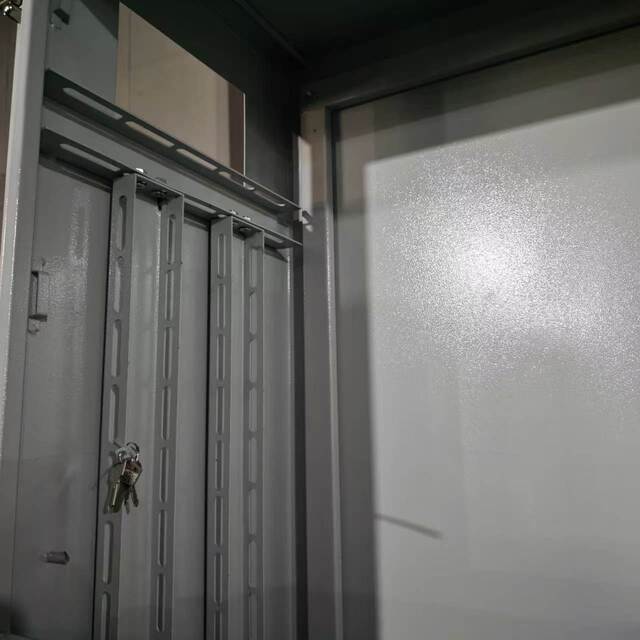

Antroje tikroje nuotraukoje dėmesys sutelktas į XL-21 elektros paskirstymo spintos vidines konstrukcines detales, demonstruojančią pagrindinę šio gaminio dizaino ypatybę – visiškai reguliuojamą montavimo sistemą.

Iš anksto įdiekite kelis reguliuojamų montavimo stulpelių rinkinius

Spintelės viduje iš anksto sumontuotos kelios išilginės montavimo kolonos, kurių kiekviena su ilgomis skylėmis. Montavimo kreiptuvų ir montavimo plokščių aukštis gali būti laisvai reguliuojamas aukštyn ir žemyn išilgai kolonų. Tai reiškia, kad tą pačią spintą galima lanksčiai pritaikyti prie skirtingų formų korpuso automatinių jungiklių, kintamosios srovės kontaktorių, šiluminių relių ir varinių šynų specifikacijų pagal faktinį elektros paskirstymo planą. Nesvarbu, ar tai yra 200A ar 630A pagrindinis jungiklis, ar tai kelių kilpų, ar kelių kilpų konfigūracija, montavimo padėtis gali būti išdėstyta pagal poreikį, nekeičiant spintelės.

Sandėlio skyriai yra nepriklausomi, atskirta stiprioji ir silpnoji elektra

Prietaisų sritis ir pagrindinio jungiklio skyrius yra atskirti metalinėmis pertvaromis, kad būtų galima atskirti stiprios ir silpnos elektros laidus. Ši konstrukcija turi dvi reikšmingas reikšmes: Pirma, elektromagnetiniai trukdžiai, kuriuos sukuria didelė srovė pagrindinėje grandinėje, yra izoliuoti apatiniame skyriuje ir neturės įtakos viršutiniame skyriuje esančių prietaisų ir signalų linijų matavimo tikslumui. Antra, tikrindami pagrindinį jungiklį, viršutinę prietaiso grandinę laikykite izoliuotą, kad sumažintumėte atsitiktinio prisilietimo riziką. Pertvarų plokštėje yra rezervuotos laidų išvedimo angos, o kabelių praėjimo vietose yra įrengtos guminės apsauginės angos, neleidžiančios nupjauti izoliacijos sluoksnio.

III. Šaltai valcuota plieno plokštė + elektrostatinė miltelinė danga: užtikrina ilgalaikę elektros energijos paskirstymo viduje apsaugą

XL-21 galios paskirstymo spinta yra pagaminta iš aukštos kokybės šalto valcavimo plieno, suformuoto naudojant integruotą lazerinį pjovimą ir CNC lenkimą, o kampai sumontuoti varžtinėmis jungtimis. Palyginti su visiškai suvirintomis konstrukcijomis, varžtais pritvirtintas mazgas užtikrina konstrukcijos vientisumą, tuo pačiu suteikia didesnį patogumą išmontuojant, prižiūrint, keičiant ar atnaujinant vidinius komponentus.

Korpuso paviršius padengtas elektrostatiniu milteliniu dažymu, kuris yra matinis pilkai baltas. Palyginti su tradiciniu dažų purškimu, elektrostatinė miltelinė danga užtikrina stipresnį sukibimą ir didesnį atsparumą smūgiams bei korozijai. Patalpoje esančioje pramoninėje aplinkoje, pavyzdžiui, dirbtuvėse, gamyklose ir pastotėse, jis išlieka patvarus ir ilgą laiką naudojamas be atskilimų ar rūdžių. Matinė pilkai balta danga suteikia švarią, šiuolaikišką estetiką, kuri papildo standartizuotą paskirstymo patalpų dizainą įvairiose pramoninėse aplinkose.

Kiekvienoje spintelėje standartiškai yra įrengtas galinis skydelis su ventiliacijos angomis, sulygiuotomis su apskritomis ventiliacijos angomis ant durų, kad būtų sukurtas natūralus oro konvekcinis kanalas. Durys turi specialią mechaninę užraktą, o raktai yra centralizuotai valdomi, kad tik įgalioti elektrikai galėtų patekti į pagrindinio jungiklių skyrių, kad būtų išvengta pašalinių asmenų patekimo.

IV. Eksportas į Pietų Korėją: Suderinamas su užsienio pramonės energijos paskirstymo standartais

Ši XL-21 elektros skirstomųjų spintų partija buvo pritaikyta Korėjos klientui, pritaikyta įtampos lygiui, parinkti šynų specifikacijas ir pagal kliento techninius reikalavimus pakoreguoti spintos matmenys. Pietų Korėjos pramoninė elektros energijos paskirstymo rinka įrangai kelia du pagrindinius reikalavimus: pirma, standartizuota aukštos ir žemos įtampos zonų izoliacija; antra, suderinamumas vidinės spintelės įrengimo atveju – gamyklos gamybos linijose dažnai reikia koreguoti maitinimo grandinės konfigūracijas, atsižvelgiant į kintančias gamybos užduotis, o reguliuojama tvirtinimo sistema tiksliai atitinka šį lankstų reikalavimą.

Iš Kinijos į Pietų Korėją krovinių gabenimo jūra maršrutas yra trumpas, o muitinės formalumai labai efektyvūs. „Ouyue Electric“ siūlo standartines eksporto pakuotes, pritaikytas Korėjos rinkai: fumiguotas medines dėžes su specialiais burbulinės plėvelės amortizuojančiais įdėklais ir atskirus skyrius spintelėms bei priedams, kad būtų užtikrinta produktų sauga tiek gabenant vandenyną, tiek vežant tranzitu.

V. Tinkinkite savo energijos paskirstymo sprendimą nuo XL-21

TheXL-21 elektros paskirstymo spintayra naujausias Ouyue Electric pasiekimas pramoninio elektros energijos paskirstymo srityje. Nuo reguliuojamos montavimo sistemos iki padalintos sandėlio struktūros, nuo šalto valcavimo plieno plokščių miltelinio dažymo proceso iki varžtų surinkimo ir priežiūros patogumo – kiekvienas dizainas yra orientuotas į faktinius naudojimo scenarijus.

Patvirtinus gaminio brėžinius, gatavo produkto gamyba užtrunka tik 7 dienas. Nesvarbu, ar jums reikia standartinės konfigūracijos, ar išsamaus pritaikymo pagal projekto brėžinius, kviečiame atsiųsti savo techninius reikalavimus. Mes pateiksime jums sprendimų pasiūlymus ir pavyzdinį tvarkaraštį.
