Kodėl itin svarbus metalinių skirstomųjų dėžių suvirinimo procesas?

I. Suvirinimas: "problema", kuri lengvai nepastebėta gaminant skirstomąsias dėžes

Metalinių skirstomųjų dėžių gamybos procese suvirinimas yra kritinis etapas po lakštinio metalo pjovimo ir lenkimo. Šis žingsnis užtikrina korpuso konstrukcinį vientisumą saugiai sujungiant atskiras plokštes į vientisą vienetą. Tačiau daugelis gamintojų teikia pirmenybę lakštų storiui ir paviršiaus dangai, o ne suvirinimo kokybę.

Priešingai, tarptautiniai klientai, ypač Europoje, Šiaurės Amerikoje ir Australijoje, reguliariai vertina suvirinimo vienodumą, hermetiškumą ir paviršiaus apdailą po suvirinimo per gamyklos auditą arba patikrinimus prieš išsiuntimą. Kas lemia šį sustiprintą tikrinimą?

II. Du įprasti suvirinimo procesų tipai

Daugelyje žemos klasės skirstomųjų dėžių naudojama taškinio suvirinimo technologija. Dėžės kampuose kas kelis centimetrus atliekamas tik taškinis suvirinimas, o likusios siūlės užpildomos sandarikliu.

Šis procesas per trumpą laiką nerodo jokių problemų, tačiau po metų buvimo lauke saulės ir lietaus sandariklis sensta ir įtrūksta, o vandens garai prasiskverbs į dėžę per litavimo jungčių tarpus, sukeldami rūdžių ir trumpųjų jungimų vidinius komponentus.

III. Kodėl suvirinimo procesas toks svarbus?

1. Sandarinimo efektyvumas: jis tiesiogiai nustato apsaugos lygį

Lauko paskirstymo dėžėms paprastai reikia IP54, IP65 ar aukštesnės apsaugos nuo patekimo, kad būtų užtikrintas tinkamas atsparumas aplinkai. Norint pasiekti patikimą hidroizoliaciją, būtinas nuolatinis, nenutrūkstamas suvirinimas išilgai visų korpuso siūlių. Priešingai, taškinis suvirinimas palieka mikroskopinius tarpus, kurie, nepaisant vėlesnio sandariklio užtepimo, negali garantuoti ilgalaikio sandarinimo vientisumo darbo sąlygomis.

Tarptautiniu mastu gaubto sandarinimo efektyvumas patvirtinamas taikant standartizuotus bandymo metodus: arba neigiamo slėgio (vakuuminio skilimo) bandymą, kai pašalinamas vidinis oras ir kiekybiškai išmatuojamas nuotėkio greitis; arba aukšto slėgio vandens purškimo bandymas, kurio metu išorė veikiama kontroliuojama vandens srove pagal IEC 60529, po to atliekama vidinė drėgmės patekimo patikra. Empiriniai bandymai nuosekliai rodo, kad nuolat suvirinti korpusai pasižymi žymiai geresnėmis sandarinimo savybėmis, palyginti su taškinio suvirinimo alternatyvomis.

2. Konstrukcinis tvirtumas: Atlaiko įtempius transportavimo ir montavimo metu

Kai taškiniu būdu suvirintas dėžutės korpusas pakeliamas, transportuojamas arba veikiamas išorinės jėgos, suvirinimo taškai gali įtrūkti, todėl dėžutės korpusas deformuojasi, o durelių skydas negali užsidaryti. Nuolatinis suvirinimas sudaro ištisinę metalinę jungtį, žymiai padidindama bendrą stiprumą.

Tarptautiniams inžineriniams projektams dažnai reikalaujama, kad skirstomosios dėžės galėtų atlaikyti IEC 60068-2-6 vibracijos bandymus ir IK lygio smūgio bandymus (pvz., IK08). Norint pasiekti šiuos standartus, būtinas nuolatinis suvirinimas.

3. Suvirinimo siūlės turi įtakos antikoroziniam tarnavimo laikui

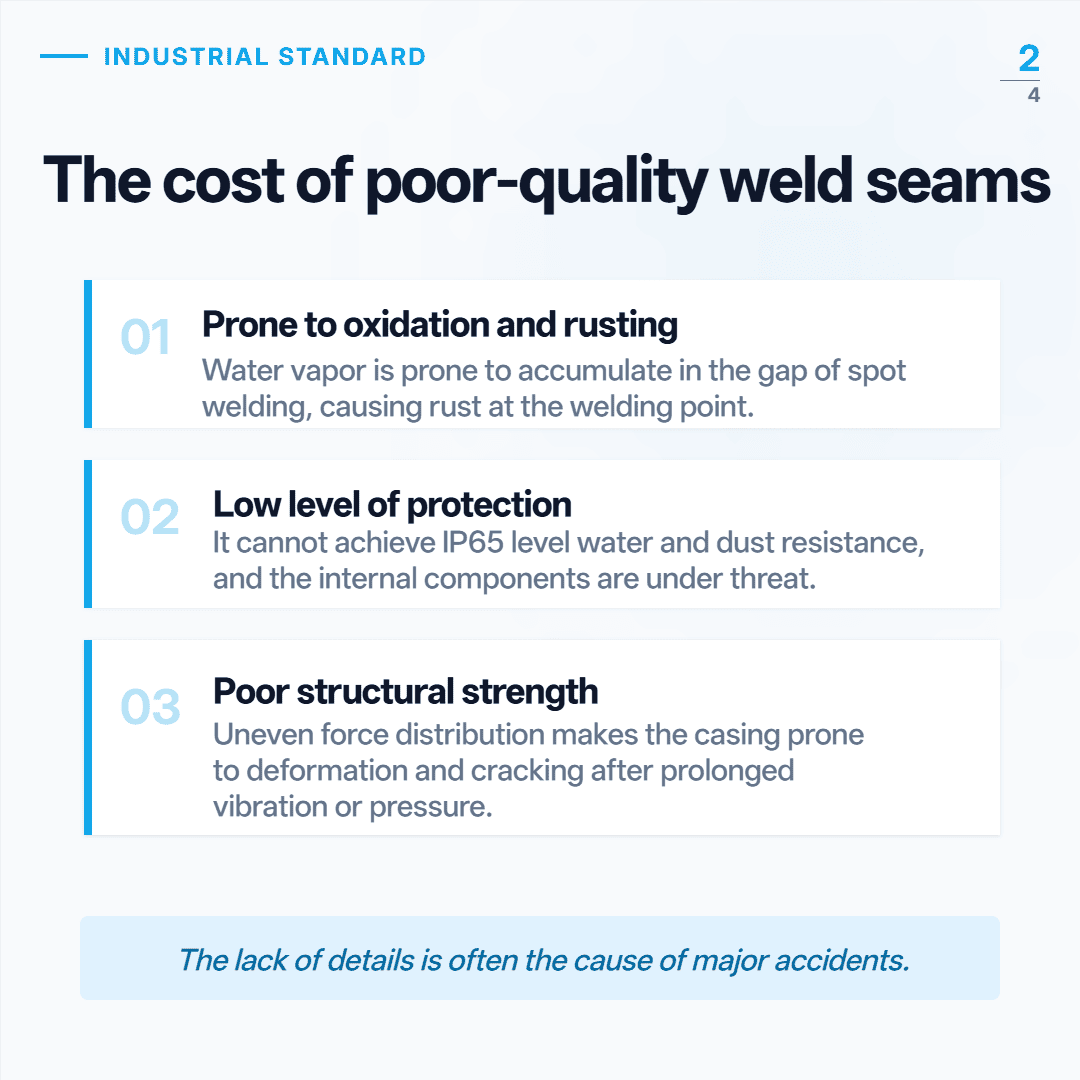

Dažniausias metalinių skirstomųjų dėžių gedimo būdas yra ne tai, kad plokštės rūdija, o tai, kad pirmiausia rūdija suvirinimo siūlės. Priežastys:

Drėgmė ir elektrolitai gali kauptis taškinio suvirinimo plyšiuose, todėl plyšiai gali korozuoti.

Suvirinimo šilumos veikiamoje zonoje keičiasi medžiagos struktūra, mažėja atsparumas korozijai.

Kai šlifavimas yra nepakankamas, suvirinimo siūlės paviršius yra grubus, o dangos sukibimas blogas.

4. Estetinis patrauklumas: atspindi prekės ženklo įvaizdį

Europos ir Amerikos rinkose gaminių išvaizdos kokybė tiesiogiai atspindi tiekėjų gamybos lygį. Paskirstymo dėžės su grublėtomis siūlėmis ir netolygiu šlifavimu bus laikomos neprofesionaliai sugedusiais gaminiais.

Tarptautiniu mastu paprastai reikalaujama, kad suvirinimo siūlė būtų šlifuota taip, kad ji būtų viename lygyje su netauriuoju metalu, kad paviršiaus tekstūra būtų vienoda (pvz., nenutrūkstamo vielos tempimo kryptis), ir neturėtų likti suvirinimo šlako. Apžiūrėdamas prekes kokybės inspektorius rankomis palies suvirinimo vietą, kad patikrintų, ar nėra įdubimų ar nelygybių.

IV. Ouyue Electric profesionalumas suvirinimo technikų srityje

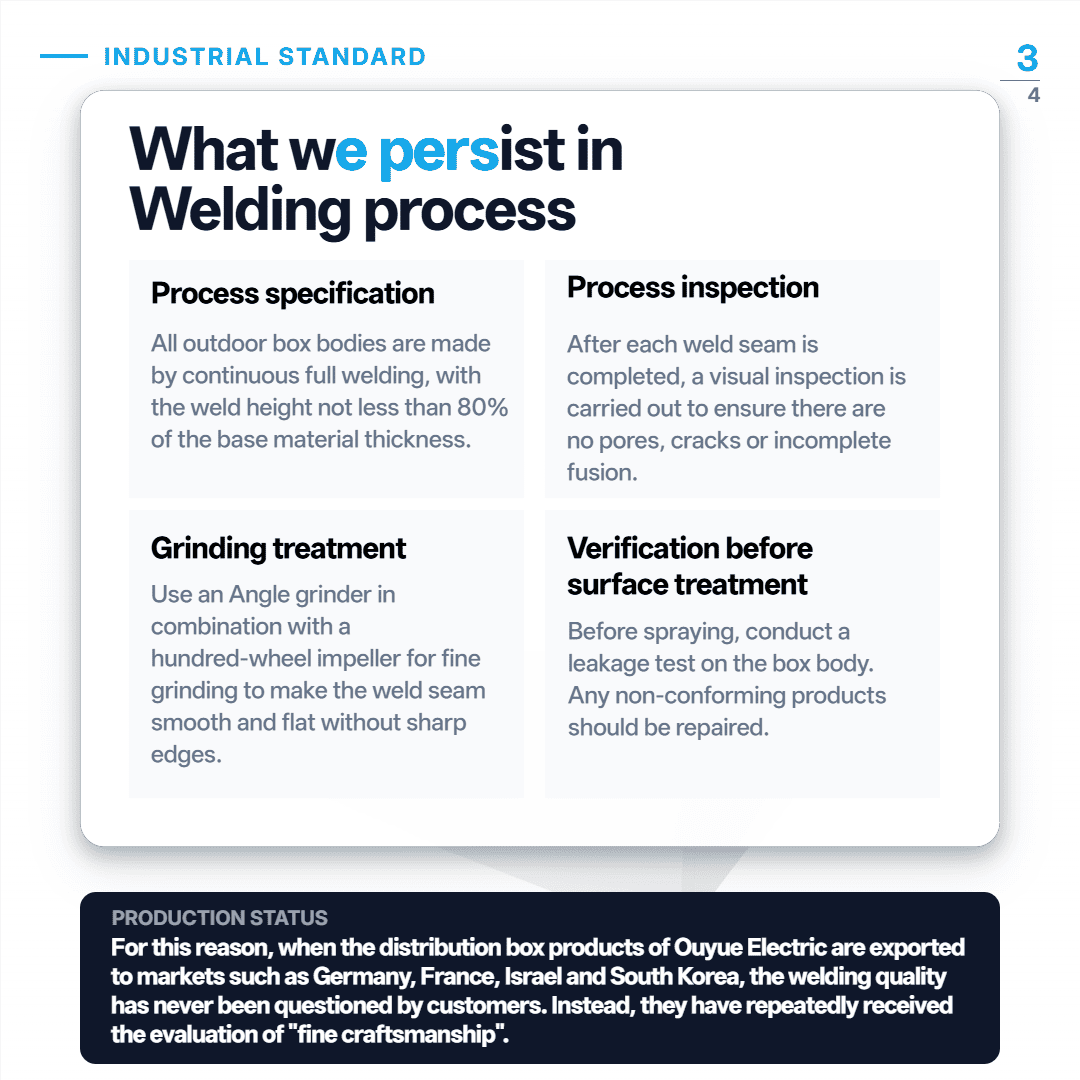

„China Ouyue Electric Co., Ltd.“, gamindama metalines paskirstymo dėžes, griežtai laikosi šių suvirinimo standartų:

Kodėl verta rinktis mus?

„China Ouyue Electric Co., Ltd.“ daugiau nei dešimtmetį specializuojasi metalinių paskirstymo gaubtų projektavimo ir gamybos srityje. Visi išoriniam naudojimui pritaikyti gaubtai gaminami naudojant nuolatinį pilno įsiskverbimo suvirinimą ir griežtai standartizuotai tikrinami sandariai, atitinkantys IEC 60529 reikalavimus. Būsimi klientai kviečiami vietoje atlikti mūsų suvirinimo gamybos linijos auditą ir iš pirmų lūpų stebėti sandarinimo našumo bandymus.

Pasirinktiniams sprendimams, įskaitant paskirstymo gaubtus, elektromobilių įkrovimo stotelių korpusus ir pramonines valdymo spintas, siūlome reaguojančią inžinerinę pagalbą ir bendradarbiavimą. „Ouyue Electric“ konstrukcijos vientisumas ir elektros sauga prasideda nuo tiksliai suvirintų, visiškai sandarių gaubtų.
