Lauko energijos saugojimo spintos IP reitingai: pirmiausia sugenda sandarikliai

„Industrial Info Resources“, remdamasi Jungtinių Valstijų Energetikos informacijos administracijos (EIA) duomenimis, praneša, kad 2025 m. pabaigoje baterijų talpa buvo 43,6 GW. Per pirmuosius šešis 2026 m. mėnesius operatoriai pridėjo dar 8,3 GW ir pasiekė beveik 52 GW vardinę baterijų talpą, o tinklo operatorių planai rodo, kad iki 54 GW per metus Jungtinėse Valstijose2 augimas2 papildomai. 2023–2025 m. vidutiniškai siekė 70 proc.[1]

Projekto vamzdynas yra toks pat agresyvus. „Industrial Info Resources“ stebi 1 083 BESS projektus Jungtinėse Valstijose, kurių bendra įdiegta vertė viršija 441 mlrd. USD, planuojama nuo 2026 m. trečiojo ketvirčio iki 2028 m. ketvirtojo ketvirčio.[1]

Statant dabartiniu tempu, lauko energijos kaupimo spintos nustumia į druskos rūką, vėjo pūstą smėlį, pramonines dulkes ir ilgus lietaus sezonus. Polinovel, BESS integratorius, 2026 m. rugpjūčio mėn. atrankos vadove nurodė: apsauga nuo patekimo yra tik viena iš šešių sričių, kurias reikia patikrinti, kartu su atsparumu korozijai, šiluminėmis savybėmis, drėgmės kontrole, sąsajos vientisumu ir diegimo kokybe.[2]

Ką iš tikrųjų matuoja IP reitingas

IEC 60529 lauko energijos kaupimo spintos apsaugą padalija į du skaitmenis: pirmasis apima kietąsias daleles, o antrasis – skysčius.[4]Pirmasis skaičius svyruoja nuo 0 iki 6. IP5x yra apsaugotas nuo dulkių, leidžiantis ribotai patekti į dulkes, jei įrangos veikimas neturi įtakos, o IP6x yra atsparus dulkėms ir neleidžia patekti į dulkes. Aukštos įtampos baterijų stovams IP6x yra saugesnis pasirinkimas, nes dėl laidžių dulkių kaupimosi sutrumpėja valkšnumo atstumas.[3]

Vandens skalė yra netiesinė. IPx4 atsparus purslams iš bet kurios krypties, IPx5 – žemo slėgio purkštukams iš 6,3 mm antgalio, o IPx6 – aukšto slėgio purkštukams iš 12,5 mm antgalio 100 litrų per minutę greičiu, o tai yra tvirtų lauko baterijų talpyklų standartas.[3]

Riba yra svarbi. IP kodas patvirtina, ką vienas korpusas pasiekia standartinėmis laboratorinių bandymų sąlygomis, o ne tai, ką spinta laikys konkrečioje vietoje.[3]

Trys tarpai tarp laboratorijos ir svetainės

Pirmasis tarpas yra tarpikliuose, o ne metaliniame korpuse. Prancūzų saulės energijos gamintoja Eco Green Energy aprašo mechanizmą: druskos rūkas pakrančių regionuose ir pramoniniai teršalai suardo sandarinimo medžiagas, tokias kaip EPDM arba putplastis, dar ilgai prieš sugedant metaliniam korpusui. IP įvertinimas neišmatuoja cheminio atsparumo, o susilpnėjęs sandariklis atsisako įvertinimo nematomame patekimo taške.[3]

Polinovel daro tą pačią išvadą. Spintelė gali likti sandari ir vis tiek gesti iš išorės, nes pakrančių oras, nuolatinė drėgmė, pramoniniai teršalai ir nesuderinama apkaustinė įranga sutrumpina korpuso tarnavimo laiką.[2]

Antrasis tarpas atsiranda dėl temperatūros svyravimų. Vasaros perkūnija, trenkianti į karštą spintelę, sukuria vidinį vakuumą, aktyviai traukdamas drėgmę per tarpiklius, todėl stovintį vandenį atstumianti tarpinė sugenda dėl slėgio skirtumų.[3]

Trečias tarpas yra spintelės viduje. Pasiekus rasos tašką, net puikiai sandariame korpuse susidaro vidinė kondensacija.[3]Drėgmės kontrolė „Polinovel“ nurodoma kaip atskiras aspektas ir reikalaujama, kad kondensato kontrolė būtų sukurta su sandarinimo ir šiluminiu dizainu, o ne kaip priedas po montavimo.[2]

Pakrantės vietose medžiagos ir techninė įranga nustato tarnavimo laiką

„Polinovel“ rekomenduoja papildomai peržiūrėti gaubtų medžiagas, dangų sistemas, atvirą techninę įrangą, tvirtinimo detales, jungtis, kabelių sąsajas ir priežiūros reikalavimus pakrantės projektuose ir prašo tiekėjų pateikti projektavimo pagrindą arba kvalifikacijos įrodymus, naudojamus korozinei aplinkai, o ne bendram teiginiui „vertinamas lauke“.[2]ISO 12944-2 nurodo, kaip pagrindinės aplinkos koroziškumas klasifikuojamas dažytoms plieno konstrukcijoms.[2]

Reikalingi dokumentai apima pagrindo gaubto medžiagą, dangos arba paviršiaus apdorojimo specifikacijas, vyriams, tvirtinimo detalėms ir skląsčiams naudojamą medžiagą, suvirinimo siūlių, kraštų ir įsiskverbimų apdorojimą, informaciją apie korozijos bandymą arba kvalifikaciją, instrukcijas, kaip taisyti pažeistas dangas, ir jungčių bei atvirų sąsajų tikrinimo reikalavimus.[2]

Pasirinkimas tarp 304 ir 316 atsižvelgiama į druskos poveikį vietoje, o ne kainą: 316 pakrantės ir gėlinimo aikštelėms, 304 - vidaus pramoninei aplinkai. Sandarinimo medžiaga ir keitimo tvarka priklauso ir techniniam susitarimui, nes druskos rūkas ir teršalai ardo EPDM ir putas.

Sandarinimo ir aušinimo traukimas priešingomis kryptimis

Tvirtas sandarinimas apsunkina aušinimą. Akumuliatorių stovai, galios keitimo komponentai, šynos ir valdikliai generuoja šilumą, o tiesioginė saulė ir aukšta aplinkos temperatūra padidina apkrovą.[2]Įprastos inžinerijos kompromiso poros yra filtruojamas priverstinis oro aušinimas su giliai sandariu gaubtu, subalansuojant išlaidas ir apsaugą nuo oro sąlygų; pereinant prie visiško sandarinimo pašalinami pasyvūs oro srauto keliai ir paprastai aušinamas skystis už didesnę kainą.[3]

Vėdinamos konstrukcijos tinklelis nuo vabzdžių ir ventiliacinės angos sulaužo bendrą sandariklį, todėl smulkus smėlis ir aukšto slėgio vandens srovės prasiskverbia pro tinklelį. Tokios konfigūracijos apsauga turėtų būti sąžiningai nurodyta kaip IP54 arba IP55, o ne reikalaujama aukštesnio lygio.

Įrodymai, kurių pirkėjas turėtų paprašyti

Lauko energijos kaupimo spintos specifikacijos turėtų paversti svetainės aplinką patikrinamais elementais, o ne laikyti „atspariomis oro sąlygoms“ kaip viena eilute. Toliau pateiktoje lentelėje nurodyta, ką patikrinti ir kokių įrodymų reikia prašyti dėl kiekvienos svetainės rizikos.[2]

Dažnai užduodami klausimai

Ar lauko spintai reikalingas IP65?

Nė vienas įvertinimas netinka kiekvienam projektui. IP55 ir IP65 atitinka skirtingus apsaugos lygius pagal IEC 60529, o didesnis skaičius automatiškai nereiškia geresnės sistemos konstrukcijos; Reikia įvertinti šilumos valdymą, kondensacijos kontrolę, tinkamumą eksploatuoti ir faktinį vietos poveikį.[2]

Ar vanduo vis tiek gali patekti į sandarią spintelę?

Viduje susidaro kondensatas. Visiškai sandarus korpusas kondensuoja drėgmę ant vidinių paviršių, kai vidinė temperatūra pasiekia rasos tašką, todėl kartu su sandarikliu reikalingos hidrofobinės membraninės ventiliacijos angos, sausinimas arba valdoma ventiliacija.[3]

Į ką dažniausiai nepastebi pakrančių projektai?

Sandarinimo medžiaga ir keitimas. Druskos rūkas ir teršalai ardo EPDM ir putplasčio sandariklius, o tiekėjas, negalintis paaiškinti, kaip tikrinami ir keičiami sandarinimo komponentai, turi neišsamią atsparumo oro sąlygoms strategiją.[2][3]

Ar IP reitingas pakeičia energijos kaupimo saugos sertifikatą?

Ne. Jungtinių Valstijų rinkoje vykdomiems projektams UL 9540 apima energijos kaupimo sistemas ir įrangą sistemos lygmeniu, o UL 9540A yra bandymo metodas, skirtas įvertinti šiluminio gaisro plitimą. Sertifikavimo reikalavimai ir įrengimo kodai priklauso nuo konkretaus projekto ir rinkos.[2]

Kaip gauti citatą

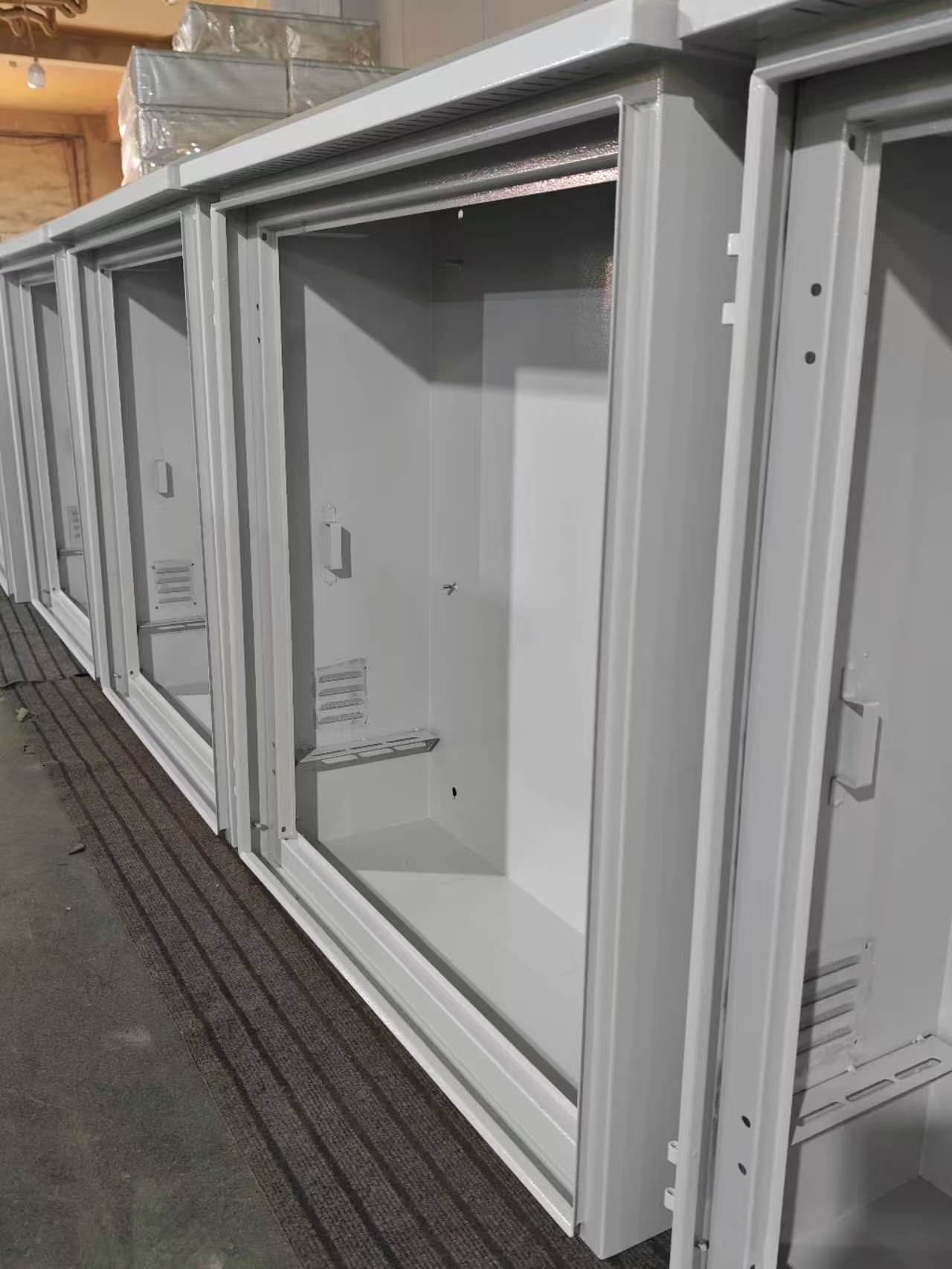

„Ouyue Electric“ gamina skirstomąsias dėžutes ir spintelių gaubtus, pagamintus iš geležies ir 304 arba 316 nerūdijančio plieno, su IP54, IP55, IP56 ir IP65 apsaugos laipsniais bei CE sertifikatu, nuo minimalaus 10 vienetų užsakymo su partijos pristatymu.

Pakrantės ar didelės drėgmės projektams į užklausą įtraukite druskos sąlygas, aplinkos temperatūros diapazoną ir kabelio įvedimo metodą, kad techninė komanda galėtų patvirtinti lauko energijos kaupimo spintos medžiagą ir apsauginę konstrukciją.
