Perkūnijos sezono lauko paskirstymo dėžutė kaip apsaugoti nuo žaibo? Įžeminto vario strypo ir nerūdijančio plieno paskirstymo dėžutės apsaugos nuo viršįtampių konstrukcijos analizė

I. žaibo smūgis ne tik suskaido stogą – kodėl lauko skirstomiesiems dėžėms reikalinga apsauga nuo žaibo?

Kai žaibas trenkia į pastatą arba gretimą žemę, momentinė srovė gali siekti nuo dešimčių kiloamperų iki šimtų kiloamperų. Šis didelis srovės impulsas kelia grėsmę lauko paskirstymo dėžėms dviem pagrindiniais būdais:

1.Tiesioginis žaibo smūgis: žaibas tiesiogiai paveikia skirstomąją dėžę arba prijungtus laidus. Nors šio scenarijaus tikimybė yra maža, jam įvykus paskirstymo dėžutės vidinė įranga akimirksniu beveik visiškai sunaikinama.

2. Sukeltas žaibo smūgis ir elektros tinklo viršįtampis: kur kas dažnesnis scenarijus, kai žaibas trenkia į nutolusią elektros liniją arba ryšio kabelį, sukeldamas viršįtampą, kuri laidininku sklinda į skirstomąją dėžę; Kitu atveju žaibo trenksmas į gretimą žemę intensyviais elektromagnetiniais impulsais sukelia viršįtampą paskirstymo dėžutės įeinančiame ir išeinančiame kabeliuose. Ši „netiesiogiai perduodama“ viršįtampio įtampa gali siekti kelis tūkstančius voltų, o tai gerokai viršija įprastų elektroninių komponentų atsparumo įtampą, prasilauždama pro plokštes ir akimirksniu išdegindama maitinimo modulius.

Taikant scenarijus, įskaitant lauko saugumo stebėjimo paskirstymo dėžutes, įkrovimo stočių paskirstymo dėžutes ir ryšių bazinių stočių paskirstymo dėžutes, vidinė įranga turi didelę turto vertę ir griežtus reikalavimus nuolatiniam energijos tiekimui. Todėl apsauga nuo žaibo yra ne pasirenkama pagalbinė funkcija, o privalomas projektavimo reikalavimas.

II.Įžeminimo sistema nerūdijančio plieno skirstomoji dėžė – apsaugos nuo žaibo pamatas

Nerūdijančio plieno paskirstymo dėžė tarnauja kaip akritinė grandis apsaugos nuo žaibo ir įžeminimo sistemose su jos šerdimi komponentai, detalizuoti taip:

1. Vario strypo įžeminimas: konvergencijos mazgas Visiems apsauginiams įžeminimo laidams

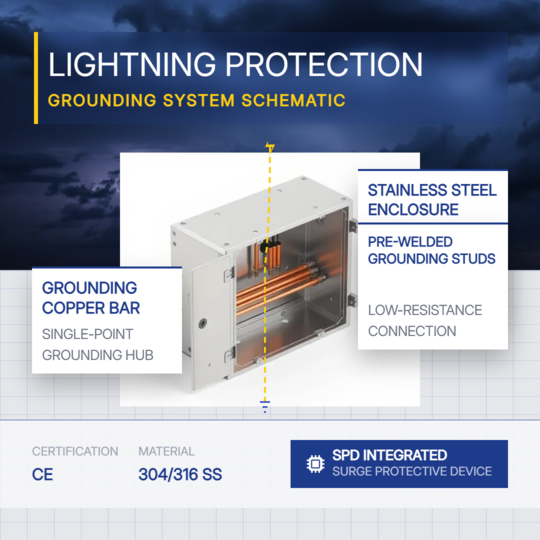

Įžeminimo varinė juosta sumontuota viduje paskirstymo dėžutė yra visos dėžutės įžeminimo sistemos šerdis. The skirtas žaibo iškroviklio įžeminimo laidas, žaibo įžeminimo laidas dėžutės korpusas ir visos prijungtos įrangos apsauginiai įžeminimo laidai visi susilieja šioje sankryžoje, prieš prijungdami prie įžeminimo tinklo per pagrindinį įžeminimo laidą. Šis vario strypas yra pagamintas iš žalvario, kuris pasižymi puikiu elektros laidumu ir atsparumu korozijai. Palyginti su cinkuotais geležiniais strypais, žalvario strypai po ilgalaikio naudojimo nerūdija, ir jų kontaktinė varža išlieka stabili, laikui bėgant nedidėja.

Pagrindinė funkcinė įžeminimo vertė vario strypas apsaugos nuo žaibo sistemose yra suderintas su „vieno taško įžeminimo“ principas: visos įrangos apsauginiai įžeminimai susilieja toje pačioje vietoje, o tai apsaugo nuo antrinio įrangos pažeidimo sukeltas potencialų skirtumų, kuriuos sukelia daugybė išsklaidytų įžeminimo taškų. Momentinio žaibo srovės iškrovos metu trumpalaikis aukštas potencialas susidarys ant įžeminimo vario strypo. Tačiau jei aptvarai ir visos prijungtos įrangos signalų įžeminimas yra ekvipotencialus Prijungus prie šio vario strypo, nesusidarys pavojingas potencialų skirtumas tarp skirtingų įrenginių.

2. Nerūdijančio plieno dėžutės korpusas: neatskiriamas potencialo lygis

304 nerūdijančio plieno dėžutės korpusas yra elektrinis laidi kaip vientisa struktūra. Kai dėžutės korpusas yra patikimas prijungtas prie įžeminimo vario strypo, visa dėžutė sudaro potencialo išlyginimą kūnas su Faradėjaus narvo efektu. Net jei išorinis elektromagnetinis laukas drastiškai pasikeičia, elektromagnetinė aplinka dėžutės viduje išlieka santykinai stabilus. Dėžutės korpusas taip pat suteikia tam tikrą laipsnį vidinių elektromagnetinių impulsų ekranavimas ir slopinimas. Tuo tarpu, ekvipotencialiai sujungtas dėžutės korpusas užtikrina, kad dirbantis personalas to nepadarys patirti elektros smūgio pavojų [sistemos izoliacijos gedimo atveju].

III. Patikra prieš lietų –Trys dalykai, susiję su lauko paskirstymo žaibo apsaugos sistema dėžės

Lauko paskirstymo dėžėms jau įdėti pradėti eksploatuoti, rekomenduojama, kad eksploatavimo ir priežiūros personalas prieš ateinant perkūnijai atlikti šiuos patikrinimus didelės rizikos laikotarpis:

1. Vizuali įžeminimo patikra jungtys:

Patikrinkite, ar visi gnybtai ant įžeminimo vario strypo yra patikimai pritvirtintas, ar yra įžeminimo laido izoliacijos sluoksnis nepažeistas ir ar vario strypo paviršius yra stipriai oksiduotas ar rūdžių. Jei aptinkamas laisvumas, nedelsiant jį priveržkite; jei yra korozija rasti, nedelsdami pakeiskite atitinkamą komponentą.

2. Įžeminimo varža matavimas:

 Norėdami išmatuoti, naudokite specializuotą įžeminimo varžos testerį skirstomosios dėžutės pagrindinio įžeminimo elektrodo varža įžeminimui. Jei išmatuota vertė viršija 10 omų, patikrinkite, ar nėra įžeminimo elektrodo korozijos, įtrūkimų arba patikrinkite, ar aplinkinis dirvožemis nėra per sausas. Pridėkite papildomų įžeminimo elektrodų arba užtepkite varžą mažinančią priemonę kaip reikia.

3.BPD būklės patikrinimas:

Dauguma SPD yra su būsenos indikatoriaus langu, kur žalia spalva rodo normalų veikia, o raudona rodo gedimą, kurį reikia pakeisti. BPD bus palaipsniui suyra po daugelio bangų sugėrimo. Kai būsenos langas pasidaro raudonas, jis rodo, kad vidinis varistorius sugedo ir turi būti pakeistas a laiku; kitu atveju apsaugos nuo žaibo funkcija neveiks veikti normaliai.

IV:OUYUE Electrical suteikia greitą pritaikymą lauko lietaus paskirstymo dėžės

Patikimas apsaugos nuo žaibo sprendimas lauko paskirstymo dėžėms kilęs iš standartizuoto konstrukcinio lygio gaubto konstrukcija, apimanti potencialo išlyginimo jungtį iš vario strypo įžeminimas prie nerūdijančio plieno korpuso, taip pat takas nuo iš anksto sumontuotų įžeminimo varžtų iki SPD tvirtinimo pagrindo. Ouyue Elektros nerūdijančio plieno paskirstymo dėžės yra su struktūrine įžeminimo sistema iš gamyklos, užtikrinanti standartizuotą ir patikimą pagrindą platforma apsaugos nuo žaibo statybai, kasdieniam darbui ir priežiūra galutiniams vartotojams.

 Patvirtinus gaminio brėžinius, gatavą produkciją galima pristatyti paskirstymui per 7 kalendorines dienas. Nesvarbu, ar jums reikia standartinės konfigūracijos, ar giliai pritaikyto žaibo apsaugos sprendimą, pateikite savo technines specifikacijas ir mes tai padarysime nedelsdami pateiksime jums sprendimų rekomendacijas ir pavyzdinę produkciją laiko juosta.
