Ar žinote pagrindinius paskirstymo dėžutės komponentus?

Ar žinote pagrindinius paskirstymo dėžutės komponentus?

Atidarykite paskirstymo dėžutę, esančią prieš grandinės pertraukiklį, gnybtą, apsaugos modulį ir kitus elektros sistemos komponentus. Kiekvienas komponentas atlieka aiškią funkciją, kad kartu užtikrintų saugų energijos paskirstymą ir stabilų veikimą. Žemiau „China Ouyue Electric“, kad galėtumėte išardyti pagrindinius paskirstymo dėžutės komponentus ir jos veikimo principą.

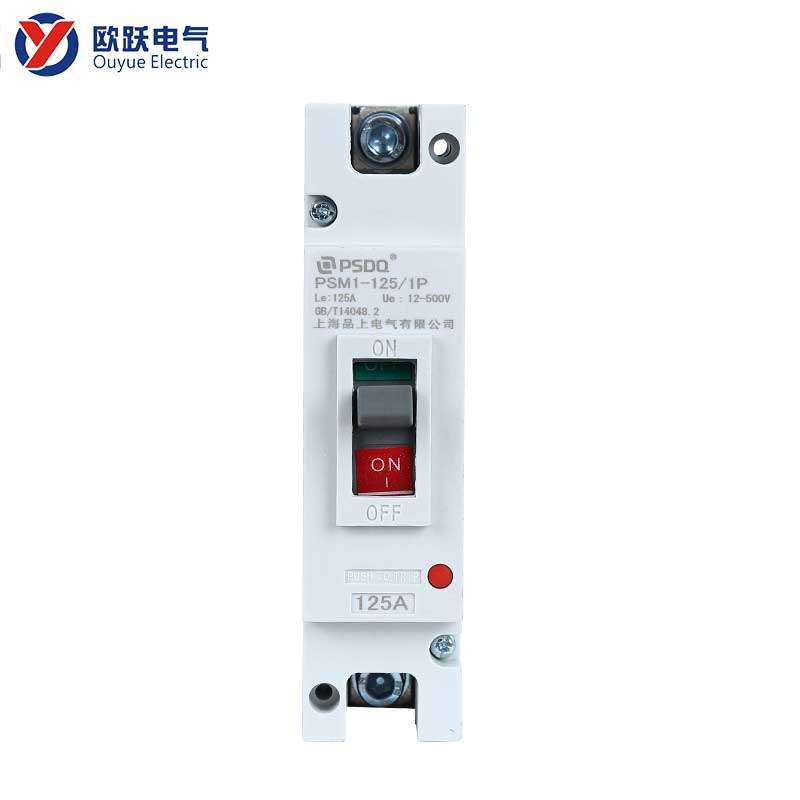

Grandinės pertraukiklis – pagrindinis grandinės apsaugos komponentas

Grandinės pertraukiklis yra pagrindinis grandinės apsaugos paskirstymo dėžutėje komponentas. Jo funkcija yra automatiškai nutraukti srovę, kai grandinėje yra perkrova arba trumpojo jungimo gedimas, ir neleisti, kad grandinės perkaitimas sugadintų įrangą ar nelaimingus atsitikimus.

• Veikimo principas: Kai srovė per grandinės pertraukiklį viršija vardinę vertę arba įvyksta trumpasis jungimas, vidinis šilumai jautrus elementas arba elektromagnetinis mechanizmas įjungia suveikimo įtaisą, todėl kontaktai atsiskiria ir taip nutraukiama grandinė. Po trikčių šalinimo grandinės pertraukiklį galima iš naujo nustatyti rankiniu būdu, kad būtų atkurtas maitinimas.
• Įprasti tipai: terminis grandinės pertraukiklis, naudojant bimetalinės plokštės lenkimą, kad išjungtų, tinka apsaugai nuo perkrovos; Magnetinis grandinės pertraukiklis priklauso nuo elektromagnetinės ritės, kad trumpojo jungimo momentu veiktų greitai, o reakcijos laikas yra trumpesnis. Terminis magnetinis grandinės pertraukiklis sujungia du mechanizmus ir atsižvelgia į apsaugos nuo perkrovos ir trumpojo jungimo atsako reikalavimus, kurie šiuo metu plačiai naudojami paskirstymo dėžutėse.

Paskirstymo dėžutėje kiekvienas grandinės pertraukiklis atitinka nepriklausomą grandinę, kad būtų galima valdyti skirtingų grandinių, tokių kaip apšvietimas, lizdas ir speciali įranga, valdymą, kuris yra patogus trikčių šalinimui ir kasdienei priežiūrai.

Saugiklis – vienkartinis apsaugos nuo viršsrovių elementas

Saugikliai vis dar naudojami kai kuriais atvejais, kai reikalingas didelis apsaugos reakcijos greitis. Saugiklis yra vienkartinis apsaugos įtaisas, jo funkcija yra išjungti gedimo grandinę savo saugiklio režimu.

Saugiklis turi metalinį lydalą, kai srovė viršija apkrovos ribą, lydalas greitai susilieja, atjungdamas grandinę. Kadangi sulydymo procesas vyksta beveik akimirksniu, saugikliai dažnai naudojami siekiant apsaugoti tikslius elektroninius prietaisus ar svarbius instrumentus.

Apsaugos nuo viršįtampių įtaisas – specialus modulis, skirtas slopinti pereinamąją viršįtampą

Pastato elektros energijos tiekimo sistema yra pažeidžiama žaibo, didelės įrangos paleidimo ir sustabdymo arba elektros tinklo svyravimų, dėl kurių atsiranda trumpalaikis viršįtampis. Apsaugos nuo viršįtampių įtaiso (SPD) vaidmuo yra greitai išleisti šį viršįtampią į įžeminimo galą, apriboti įrenginio prievado įtampą ir taip apsaugoti galinę elektros įrangą.

Atsižvelgiant į įrengimo vietos ir apsaugos lygio skirtumą, SPD galima suskirstyti į tris pagrindines kategorijas:

1 tipo apsauga nuo ŽAIBO: montuojama pagrindinėje įeinančios linijos spintelėje, naudojama apsaugoti nuo tiesioginio žaibo ar išorinių linijų sukeliamo stipraus viršįtampio.

2 tipo SPD: paskirstymo dėžutėje nustatomas, kad būtų slopinamas darbo viršįtampis, atsirandantis dėl didelės galios įrangos paleidimo ir sustabdymo pastate.

3 tipo SPD: montuojamas terminalo lizde arba priekinėje įrangos dalyje, užtikrinantis puikią vienos tikslios įrangos apsaugą.

Pasirinkite Ou Yue, pasirinkite specialybę

„China Ouyue Electric Co., Ltd.“ turi daugiau nei dešimties metų technologijų kaupimą metalinių skirstomųjų dėžių gamybos srityje, gaminių, apimančių gyvenamuosius, komercinius ir pramoninius scenarijus.

Mes teikiame ne tik standartinius paskirstymo dėžės gaminius, bet ir pagal klientų poreikius pagal komponentų konfigūraciją, dėžutės struktūrą, apsaugos lygį ir kitus pritaikytos gamybos aspektus, kad atitiktume įvairios elektros aplinkos saugos reikalavimus.

Sveiki atvykę į naujus ir senus klientuspasikonsultuoti ir nusipirkti, „Ouyue Electric“ nori profesionalių produktų ir paslaugų, kad užtikrintų jūsų elektros saugumą, kad suteiktų patikimą garantiją.
