Kaip lauko metalinės paskirstymo dėžės gali išlaikyti patikimą veikimą aukštoje vasaros temperatūroje?

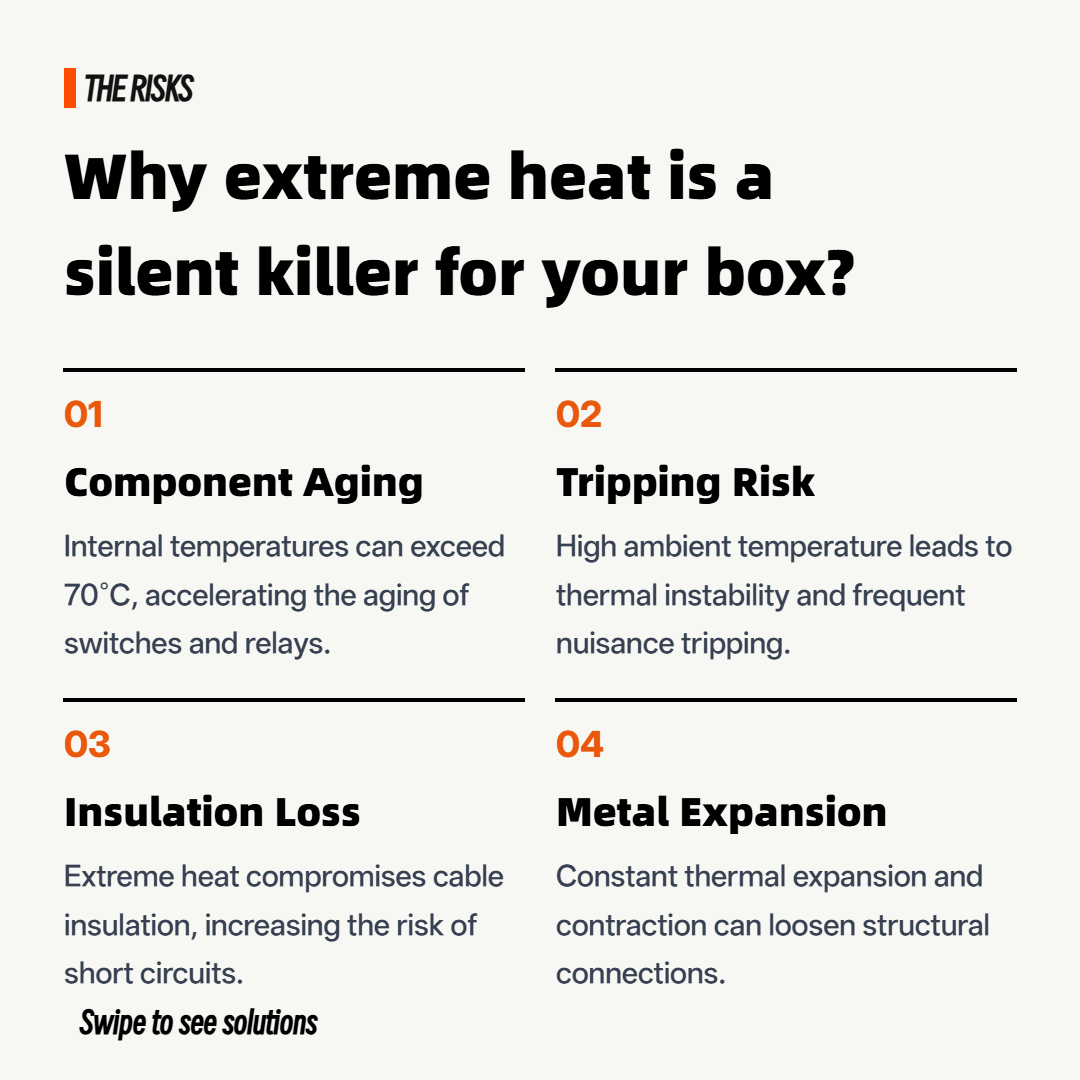

Pagrindiniai aukštos temperatūros pavojai metalinėms paskirstymo dėžėms

Artėjant vasarai nuolat aukšta temperatūra ir intensyvūs saulės spinduliai gali sugadinti lauko elektros įrangą.Metalinės paskirstymo dėžės, kai ilgą laiką yra veikiami intensyvių saulės spindulių, vidinė temperatūra gali gerokai viršyti aplinkos temperatūrą, o tai savo ruožtu gali sukelti grandinės pertraukiklių veikimo sutrikimus, pagreitinti elektroninių komponentų senėjimą, sumažinti izoliacijos našumą ir netgi sukelti gaisrus.

Taigi, kaip efektyviai kovoti su aukšta temperatūra ir intensyvia saulės šviesa, kad būtų užtikrintas saugus ir patikimas skirstomųjų dėžių veikimas tvankiame karštyje? Šiame straipsnyje pateikiamos profesionalios interpretacijos šilumos šaltinių analizės, šilumos sklaidos sprendimų, konstrukcijų projektavimo ir medžiagų pasirinkimo požiūriu.

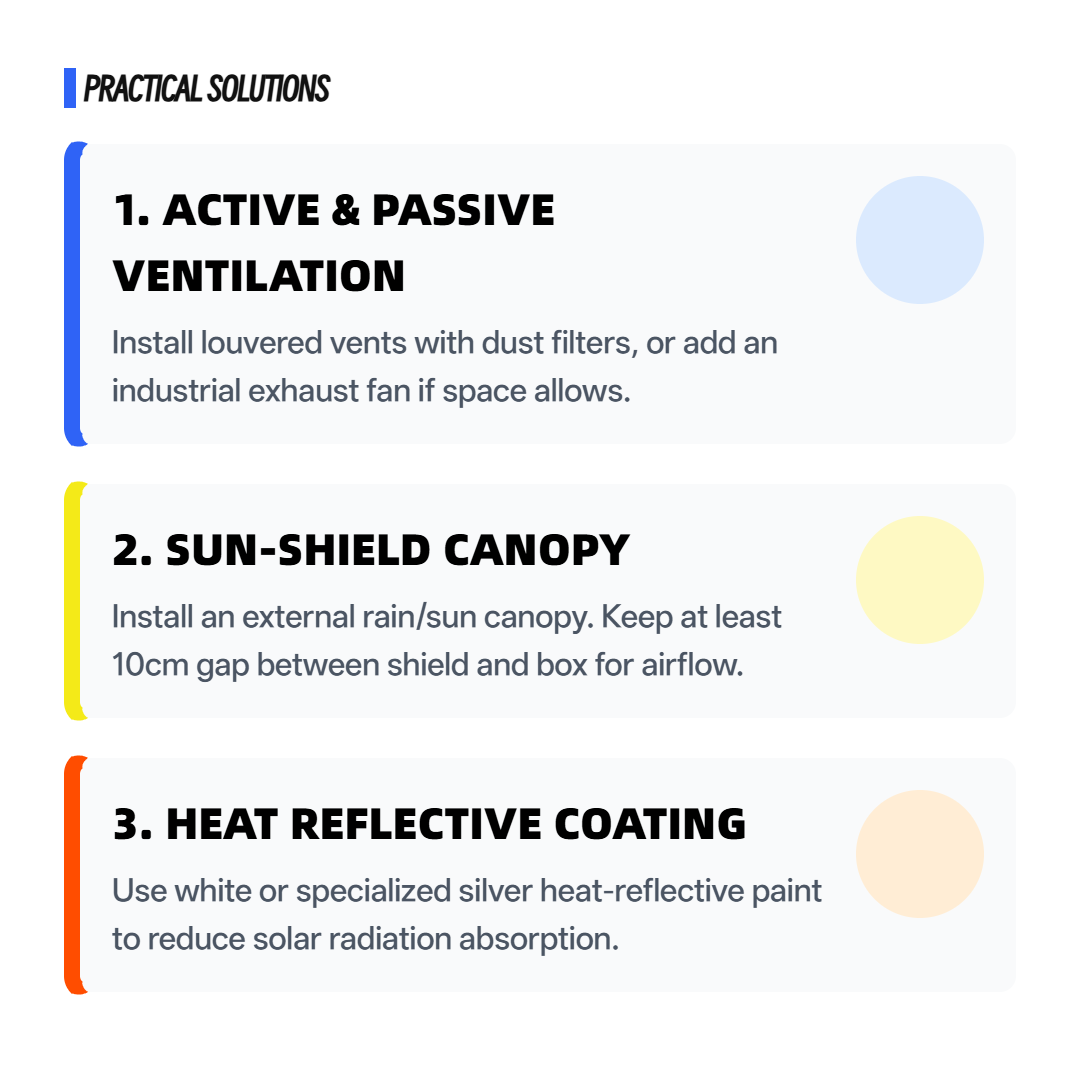

Paskirstymo dėžutės šilumos išsklaidymo sprendimas: pasyvaus ir aktyvaus derinys

1. Natūrali konvekcinė šilumos išsklaidymas (pasyvus)

• Vėdinimo angos dizainas: Oro įleidimo angos yra dėžutės apačioje, o oro išleidimo angos - viršuje arba abiejose pusėse. Karštas oras kyla į viršų ir susidaro „kamino efektas“. Rekomenduojama, kad oro įleidimo ir išleidimo angos plotų santykis būtų ne mažesnis kaip 1:1,2, o jie turėtų būti išdėstyti pakopomis, kad į vidų nepatektų lietaus vanduo.
• Žaliuzės: visose ventiliacijos angose ​​yra lietaus nepraleidžiančios žaliuzės, kad būtų subalansuotas šilumos išsklaidymas ir apsauga.
• Dvisluoksnė viršutinė izoliacija: ji turi dvisluoksnę išorinio viršutinio dangčio ir vidinės izoliacinės plokštės struktūrą, kurios viduryje yra 10–15 mm tarpas, kuris gali veiksmingai apsaugoti nuo tiesioginių saulės spindulių ir šilumos laidumo.

2. Priverstinis šilumos išsklaidymas (aktyvus)

Kai dėžutės viduje esančios įrangos skleidžiama šiluma yra didelė (pvz., dažnio keitikliai, įkrovimo moduliai, didelės talpos perjungiamieji maitinimo šaltiniai) arba vietose, kur vasarą ypač aukšta temperatūra, reikėtų naudoti aktyvų vėsinimą.

• Ašinio srauto ventiliatorius: dėžutės viršuje arba šone sumontuokite ventiliatorių su apsauginiu tinkleliu ir sujunkite jį su temperatūros valdymo jungikliu (nustatykite paleidimo temperatūrą, pvz., 40 ℃), kad būtų užtikrintas reikiamas vėdinimas. Rekomenduojamas oro kiekis yra ≥100CFM, o apsaugos klasė yra IP54 arba aukštesnė.
• Šilumokaitis: lauko dėžėms, kurioms keliami aukšti sandarinimo reikalavimai (pvz., ryšio bazinėms stotims), gali būti naudojami plokšteliniai arba šerdies tipo šilumokaičiai, perduodantys vidinę šilumą į išorę, neįnešant dulkių ir drėgmės.
• Pramoninis oro kondicionavimas: Kai reikia stabiliai valdyti vidinę temperatūrą žemiau 35 ℃ ir yra reikalavimas apsaugoti nuo kondensato, galima sukonfigūruoti nedidelio korpuso oro kondicionierių (kurio aušinimo galia 300–2000 W).

3. Konstrukcijų projektavimas ir medžiagų parinkimo optimizavimas

Dėžutės spalva ir danga

1. Spalvų pasirinkimas: Šviesios spalvos (pvz., RAL 7035 šviesiai pilka, RAL 9003 signalinė balta) sugeria maždaug 30-40 % mažiau saulės spindulių nei tamsios spalvos. Ilgą laiką būnant saulėje lauke, pirmenybę rekomenduojama teikti šviesioms spalvoms.
2. Termoizoliacinė danga: Galima pasirinkti šilumą išsklaidžiusią dangą su pridėtomis tuščiavidurėmis keraminėmis mikrosferomis arba poliuretano putų izoliaciniu sluoksniu (10-20mm storio), kuris žymiai sumažina šilumos laidumą nuo dėžutės paviršiaus į vidų.

Skėčiai nuo saulės ir montavimo būdai

1. Sumontuokite skėtį nuo saulės: maždaug 50–100 mm virš dėžutės sumontuokite nepriklausomą aliuminio plokštę arba plastikinį skėtį nuo saulės, kad ant dėžutės viršaus nešviestų tiesioginiai saulės spinduliai. Pasirūpinkite, kad oras cirkuliuotų tarp skėčio nuo saulės ir dėžutės viršaus.
2. Montavimo kryptis: kai leidžia sąlygos, paskirstymo dėžutę pastatykite į šiaurę arba šiaurės rytus, kad po pietų būtų kuo mažiau tiesioginių saulės spindulių.
3. Įrengimas aukštesnėje padėtyje: bent 0,5 metro virš žemės, kad būtų išvengta paviršiaus spinduliuojamos šilumos ir vandens kaupimosi.

Vidaus išplanavimas ir šilumos valdymas

1. Šilumos šaltinio izoliacija: daug šilumos generuojančius komponentus (pvz., transformatorius ir įkrovimo modulius) dėkite arti ventiliacijos angų arba atskiruose skyriuose.
2. Palikite kabelių dėklą tuščią: vidinę erdvę palikite neuždengtą, kad kabelis nesikauptų ir netrukdytų oro srautui.
3. Šilumos išsklaidymo plokščių montavimas: didelės galios komponentų galinę dalį patepkite terminiu tepalu ir pritvirtinkite prie aliuminio šilumos išsklaidymo pagrindo plokštės, kad šiluma būtų nukreipta į metalinį dėžutės korpusą.

 Faktiniai matavimo atvejai ir pasirinkimo pasiūlymai

„Ouyue Electric“ kadaise tiekė lauko paskirstymo dėžutes autobusų įkrovimo stotelei pietiniame pakrantės mieste. Vasarą išmatuoti duomenys parodė, kad:

• Aplinkos temperatūra: 38℃ (14 val.)
• Dėžutės spalva: RAL 7035 šviesiai pilka
• Konstrukcija: Dvisluoksnis viršutinis dangtis + dvipusė žaliuzių ventiliacija + 80mm² ventiliacijos zona
• Vidinė įranga: 1 63A suformuotas korpuso grandinės pertraukiklis, 2 apsaugos nuo viršįtampių, 1 elektros skaitiklis
• Tikrieji matavimo rezultatai rodo, kad aukščiausia temperatūra dėžutės viduje yra 52 ℃, tai yra 11 ℃ žemesnė nei vieno sluoksnio tamsiai pilkos spalvos dėžutėje. Visa įranga veikia normaliai, be terminio išjungimo reiškinio.

Pasirinkimo pasiūlymas

Bendroms lauko paskirstymo dėžėms: pageidautina naudoti šviesios spalvos purškimą ir natūralią konvekciją iš abiejų pusių, o tai nereikalauja papildomų išlaidų.

Pietiniuose regionuose, kur vasarą aukšta temperatūra ir drėgmė: Rekomenduojama pridėti ašinės srauto temperatūros reguliuojamus ventiliatorius arba rinktis dvisluoksnes lubas.

Didelio tankio šilumos generavimo scenarijuose, pvz., įkrovimo polių suderinimo ir dažnio keitimo spintose: sukonfigūruokite šilumokaičius arba spintinius oro kondicionierius ir kartu apskaičiuokite šilumos generavimo ir šilumos išsklaidymo reikalavimus.

Pagrindiniai kasdienės priežiūros punktai

1. Kas mėnesį patikrinkite, ar ventiliacijos angos neužsikimšusios dulkių ar voratinkliais, ir nuvalykite tinklelius nuo vabzdžių.
2. Kas ketvirtį patikrinkite, ar temperatūros valdymo jungiklis ir ventiliatorius veikia normaliai.
3. Patikrinkite sandarinimo juostelės senėjimo būklę ir laiku pakeiskite sukietėjusią guminę juostelę.

Kodėl verta rinktis mus?

China Ouyue Electric Co., Ltd. daugiau nei dešimt metų gamina metalines paskirstymo dėžes. Esant aukštai temperatūrai ir stipriai saulės šviesai vasarą, siūlome įvairius šilumos išsklaidymo projektinius sprendimus, kad išvengtume šilumos smūgio, įskaitant purškimą šviesia spalva, dviejų sluoksnių izoliaciją, žaliuzių ventiliaciją ir temperatūros reguliuojamus ventiliatorius.

Mūsų gaminiai yra pagaminti iš geležies, 304 nerūdijančio plieno ir 316L nerūdijančio plieno, kurių apsaugos lygis svyruoja nuo IP54 iki IP65. Galimas pritaikymas pagal pageidavimą.

Sveiki atvykę pasikonsultuoti ir įsigyti. Tegul paskirstymo dėžė saugiai praeina kiekvieną karštą vasarą.
