Artėja fotovoltinės dykumos pamišimas. Ar jūsų paskirstymo dėžutė gali tai atlaikyti? Individualizuotas aukštai temperatūrai atsparių nerūdijančio plieno skirstomųjų dėžių vadovas

I. Galimybės Artimuosiuose Rytuose: trilijonų juanių fotovoltinės energijos rinkoje atsiranda didžiulė fotovoltinių spintų paklausa

Saudo Arabija ir Jungtiniai Arabų Emyratai neregėtu greičiu skatina energetikos transformaciją, o Artimieji Rytai tampa „auksine rinka“, kad Kinijos elektros įranga taptų pasaulinė. Pramonės parodos duomenimis, Saudo Arabija iki 2030 metų planuoja investuoti 100 milijardų JAV dolerių į atsinaujinančios energijos gamybą, siekdama iki 2030 metų atsinaujinančios energijos dalį padidinti iki 50%.

Jungtiniai Arabų Emyratai planuoja iki 2030 m. gerokai padidinti švarios energijos dalį ir per ateinančius penkerius metus investuoti daugiau nei 60 milijardų JAV dolerių į energetikos infrastruktūros statybą ir atnaujinimą.

Du super projektai tapo pagrindiniais fotovoltinės energijos bumo Artimuosiuose Rytuose varikliais. Vienas iš jų yra NEOM (Future New City) žaliojo vandenilio projektas Saudo Arabijoje. Pagal šį projektą pastatyta 2,2 GW fotovoltinė elektrinė, 1,65 GW vėjo jėgainių parkas ir 400 MWh baterijų energijos kaupimo sistema. Tai didžiausias pasaulyje žaliojo vandenilio projektas.

Kitas yra Mohammedo bin Rashido saulės parkas Dubajuje. Kadangi jis yra didžiausias pasaulyje vienas saulės energijos parkas, netrukus bus pradėtas eksploatuoti šeštasis jo 1800 MW etapas, o septintoji 2 000 MW fotoelektros fazė su 1 400 MW energijos kaupimo sistema inicijavo konkurso procesą. Bendra planuojama instaliuota galia – 7 260 MW, investicija – 13,6 mlrd. JAV dolerių.

Šiame statybų bumo etape verta atkreipti dėmesį į aiškų viešųjų pirkimų signalą: kai EPC generaliniai rangovai Saudo Arabijoje ir Jungtiniuose Arabų Emyratuose renkasi įrangos tiekėjus, smėliui atsparios paskirstymo spintos ir lauko nerūdijančio plieno dėžių korpusai yra išvardyti kaip paklausos taškai, o jų apsaugos lygis turi būti IP55 arba aukštesnis, o jų veikimas 50 ℃ aplinkoje.

II. Dvigubi dykumos klimato žudikai: smėlio invazija ir senėjimas aukštoje temperatūroje

Įprastanerūdijančio plienoarbageležies paskirstymo dėžėsgerai veikia vidutinio klimato regionuose. Tačiau patekę į Artimųjų Rytų dykumas, jie iškart susiduria su dviem mirtinais iššūkiais:

Pirmasis iššūkis: smėlis ir dulkės

Dykumose smėlio ir dulkių dienų skaičius per metus viršija 100, o vežamų smėlio dalelių dydis svyruoja nuo 0,1 iki 0,5 mm, o to pakanka prasiskverbti į įprastas sandarias konstrukcijas.

Smėliui ir dulkėms patekus į dėžutę, jos kaupiasi ant plokštės paviršiaus, todėl kyla trumpojo jungimo pavojus. Prikibimas prie šilumos kriauklės paviršiaus sumažina šilumos išsklaidymo efektyvumą daugiau nei 30%. Dėl ilgalaikio nusidėvėjimo sandarinimo juostelė taip pat gali įtrūkti ir sukelti užburtą ratą.

Antras iššūkis: aukšta temperatūra

Esant itin aukštai vasaros temperatūrai Artimuosiuose Rytuose, tiesioginiuose saulės spinduliuose dėžutės paviršiaus temperatūra gali siekti 75-80°C. Jei dėžutės šilumos išsklaidymo konstrukcija yra nepakankama, vidinė temperatūra gali lengvai viršyti 60 °C, gerokai viršijant optimalų 40–55 °C darbo diapazoną daugeliui elektrinių komponentų. Kepant aukštoje temperatūroje, įprastos guminės sandarinimo juostelės paspartina senėjimą ir kietėjimą, o elektrostatinė miltelinė danga pamažu praranda blizgesį ir pudruojasi.

Dėžutės korpuso apsauginės savybės laikui bėgant suyra. Rimčiau yra tai, kad dienos ir nakties temperatūrų skirtumas gali siekti 30°C. Dėl šiluminio plėtimosi koeficiento skirtumo tarp metalinės dėžutės korpuso ir vidinių komponentų susidaro įtempis. Po ilgo kartojimo tai gali sukelti suvirinimo siūlės įtrūkimus ir varžtų atsipalaidavimą.

III. Penki pritaikyti sprendimai, skirti dykumos kokybės nerūdijančio plieno paskirstymo dėžutei Ouyue Electric

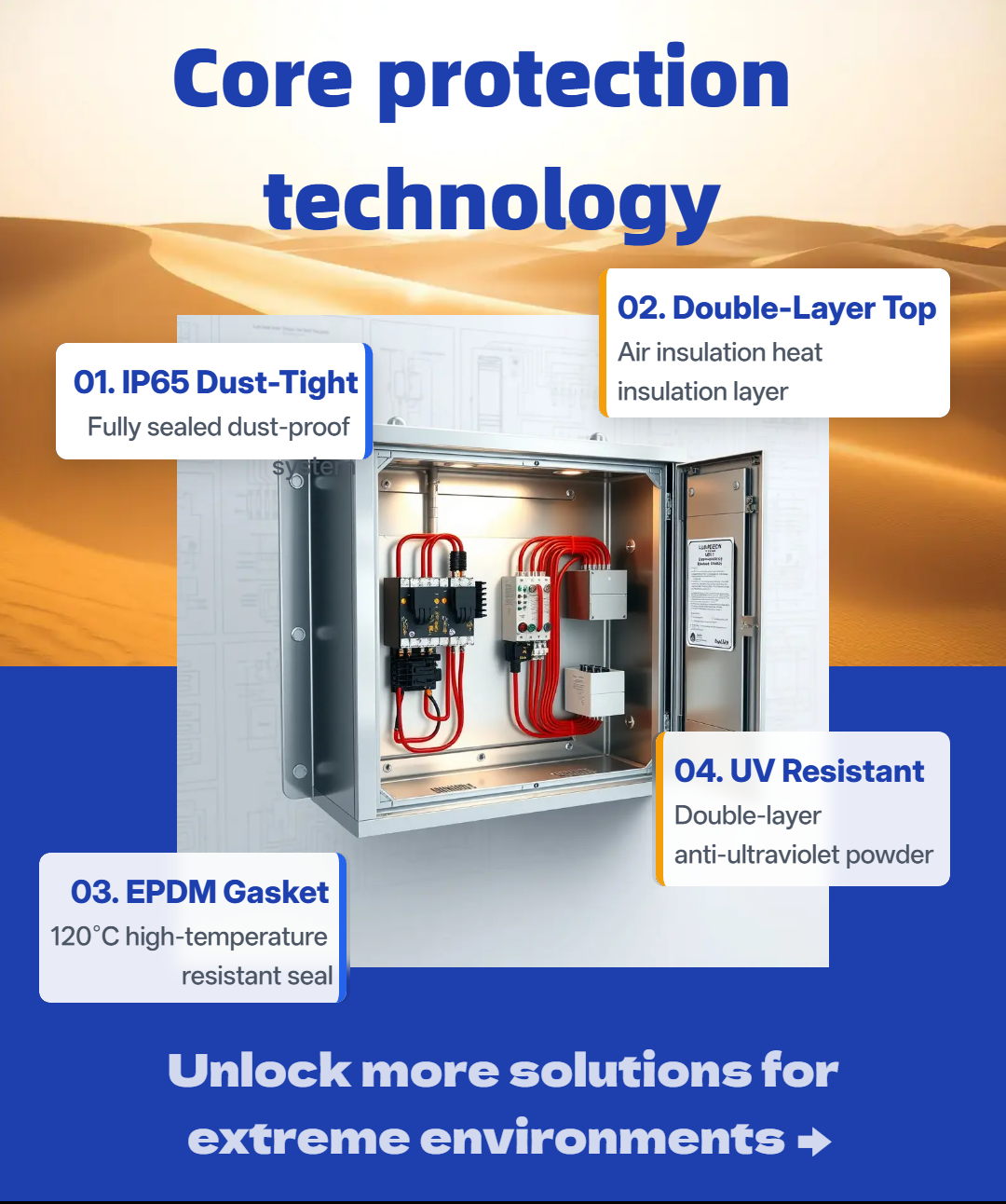

Atsižvelgdama į ypatingus Artimųjų Rytų rinkos poreikius, „Ouyue Electric“ sukūrė visiškai pritaikytą dykumos lygio nerūdijančio plieno skirstomųjų dėžių sprendimą iš penkių matmenų: apsaugos, šilumos izoliacijos, sandarinimo, padengimo ir testavimo.

1. IP65 dulkėms nepralaidi konstrukcija

Fotovoltinės energijos projektui Artimuosiuose Rytuose reikalinga IP55 ar aukštesnė apsauga, o „Ouyue Electric“ tiesiogiai vertina IP65 standartą. Pagal IEC 60529, IP6X reiškia visišką sandarumą dulkėms – dėžė dedama į smėlio ir dulkių dėžę, kurioje veikia neigiamas slėgis, kad būtų atliktas bandymas. Atidarius dangtelį patikrinimui, į vidų neturi patekti dulkių.

Kalbant apie įgyvendinimo būdą, mes naudojame trigubo sandarinimo apsaugos liniją: uždarų porų putplasčio EPDM sandarinimo juostelė yra įterpta tarp durelių plokštės ir dėžutės korpuso, kad sudarytų pirmąjį ištisinį sandarinimo paviršių; Visi tvirtinimo varžtai yra su nerūdijančio plieno poveržlėmis ir guminiais O žiedais. Įleidimo ir išleidimo angos turi dvisluoksnes kabelių sandarinimo jungtis.

Fotovoltinių elektrinių praktika Gobi aplinkoje rodo, kad labirintinių sandarinimo tarpiklių panaudojimo schema kartu su silikoninės gumos tarpinėmis gali sumažinti smėlio ir dulkių pralaidumą 90%. Ouyue Electric sandarinimo konstrukcija šiuo pagrindu buvo patobulinta iki pilno nerūdijančio plieno sandarinimo griovelio + EPDM nuolatinio putplasčio sandarinimo juostos, kuri turi daugiau pranašumų dėl sandarinimo tarnavimo ir atsparumo temperatūrai.

2. Dvisluoksnis viršutinis dangtis šilumos izoliacijai

Dėžutėms, kurios yra visiškai veikiamos kaitrios saulės, virš pagrindinės dėžutės pridedame pakabinamą skėtį nuo saulės, suformuojant 50 mm oro izoliacijos sluoksnį tarp viršutinio dangčio ir viršutinio dėžutės paviršiaus. Šis dizainas susijęs su brandžiu pasyviosios izoliacijos sprendimu pramonėje - blokuoja tiesioginį saulės spinduliuotės šilumos laidumą į dėžės vidų per dvisluoksnę struktūrą.

Išmatuoti duomenys rodo, kad esant 45°C aplinkos temperatūrai ir 1000W/m² saulės spindulių intensyvumui, nerūdijančio plieno paskirstymo dėžutės su dvisluoksniu viršutiniu dangčiu vidinė temperatūra gali būti sumažinta 6-10°C lyginant su vieno sluoksnio viršutiniu dangčiu, o papildomos energijos sąnaudos visiškai nereikalingos.

3. Aukštai temperatūrai atsparios sandarinimo juostelės

Įprastos guminės sandarinimo juostelės, nuolat kepamos aukštesnėje nei 80°C temperatūroje, per 3–6 mėnesius sukietės, įtrūks ir nuolat deformuosis suspaudimu, todėl sandarinimas sugenda. Ouyue Electric renkasi EPDM (Ethylene Propylene Diene Monomer) uždarų porų putplasčio sandarinimo juostas, kurios gali atlaikyti ilgalaikę iki 120°C temperatūrą ir trumpalaikę maksimalią iki 150°C temperatūrą.

Pramonėje pirmaujantys sandarinimo medžiagų tiekėjai patvirtino, kad aukštos kokybės silikoninės gumos ir EPDM sandarinimo juostelės gali išlaikyti puikų atsparumą ir suspaudimo sandarumą sudėtingoje lauko aplinkoje, užtikrindamos IP67 ir aukštesnio apsaugos lygio įgyvendinimą.

Be to, sandarinimo juostos skerspjūvis turi D formos dizainą, o suspaudimo lygis reguliuojamas nuo 30% iki 40%. Tai ne tik užtikrina pakankamą sandarinimo slėgį, bet ir palieka elastingą ribą, kad būtų galima susidoroti su šalto ir karšto ciklais.

4. Aukštai temperatūrai atsparus dvisluoksnis purškimas

Nors pats 304 nerūdijantis plienas yra atsparus korozijai, dėl dvigubo stiprių ultravioletinių spindulių poveikio ir aukštų temperatūrų Artimuosiuose Rytuose plikos plokštės paviršius vis tiek greitai oksiduosis ir keis spalvą. Mes naudojame dviejų sluoksnių elektrostatinį miltelių purškimo procesą: baziniai milteliai užtikrina pagrindo sukibimą ir antikoroziją, o miltai – atsparumą oro sąlygoms ir pasirinktines spalvas.

Kiekvieno plėvelės sluoksnio storis griežtai kontroliuojamas 60-90 μm. Pramonės praktika rodo, kad purškiant 80-120 μm lauko lauko miltelius galima veiksmingai atsispirti išorinei erozijai.

Geležies paskirstymo dėžėje dvigubas purškimas yra dar svarbesnis – prieš purškimą atliekamas fosfatavimas cinko pagrindu, derinamas su lauko epoksidinio poliesterio milteliais. Druskos purškimo bandymas gali siekti daugiau nei 500 valandų, atitinkantis eksporto reikalavimus.

5. Eksperimentinių bandymų ataskaitos duomenys įrodo

„Ouyue Electric“ pateikia šias kiekvieno dykumos lygio gaminio bandymų ataskaitas arba palaikymą.

IV. CE/IP65 dvigubas sertifikatas: techninis leidimas eksportuoti į Vidurinius Rytus

EPC projektai Saudo Arabijoje ir Jungtiniuose Arabų Emyratuose paprastai priima Kinijos standartus (GB), tačiau vis dar yra aiškūs CE sertifikavimo ir apsaugos lygių reikalavimai. „Ouyue Electric“ nerūdijančio plieno paskirstymo dėžutė išlaikė CE sertifikatą ir IP65 apsaugos laipsnio testą.

Gaminys atitinka IEC 60529 gaubto apsaugos standartą ir minimalų "IP55 arba aukštesnės apsaugos laipsnio" slenksčio reikalavimą EPC generaliniams rangovams Artimųjų Rytų fotoelektros projekte.

V. Atidarykite dykumos lygio paskirstymo dėžutės pritaikymą su brėžiniais

Nesvarbu, ar užsiimate įranga, tinkančia didelio masto fotovoltiniams projektams Artimuosiuose Rytuose, pvz., NEOM Saudo Arabijoje ir MBR saulės parke Dubajuje, ar rezervuojate aukštai temperatūrai atsparius ir smėliui atsparius dėžutes gaminius Artimųjų Rytų rinkai, Ouyue Electric gali teikti visą asortimentą pritaikytų paslaugų nuo medžiagų parinkimo, konstrukcijos projektavimo iki CE/IP65 sertifikavimo palaikymo.

Patvirtinus gaminio brėžinius, gatavo produkto gamyba užtrunka tik 7 dienas. Kviečiame atsiųsti savo techninius reikalavimus arba dėžutės specifikacijas dykumos projektui. Mes suteiksime jums išsamų sprendimą, įskaitant apsaugos lygio patikrinimą, aukštai temperatūrai atsparių medžiagų parinkimą ir greitą pavyzdžių planavimą, kad padėtume sėkmingai užtikrinti užsakymus Artimuosiuose Rytuose.
